Sany SRT95C — Монтажный блок воздушного фильтра и трубопровода
Карьерный самосвал· 21 позиций в составе

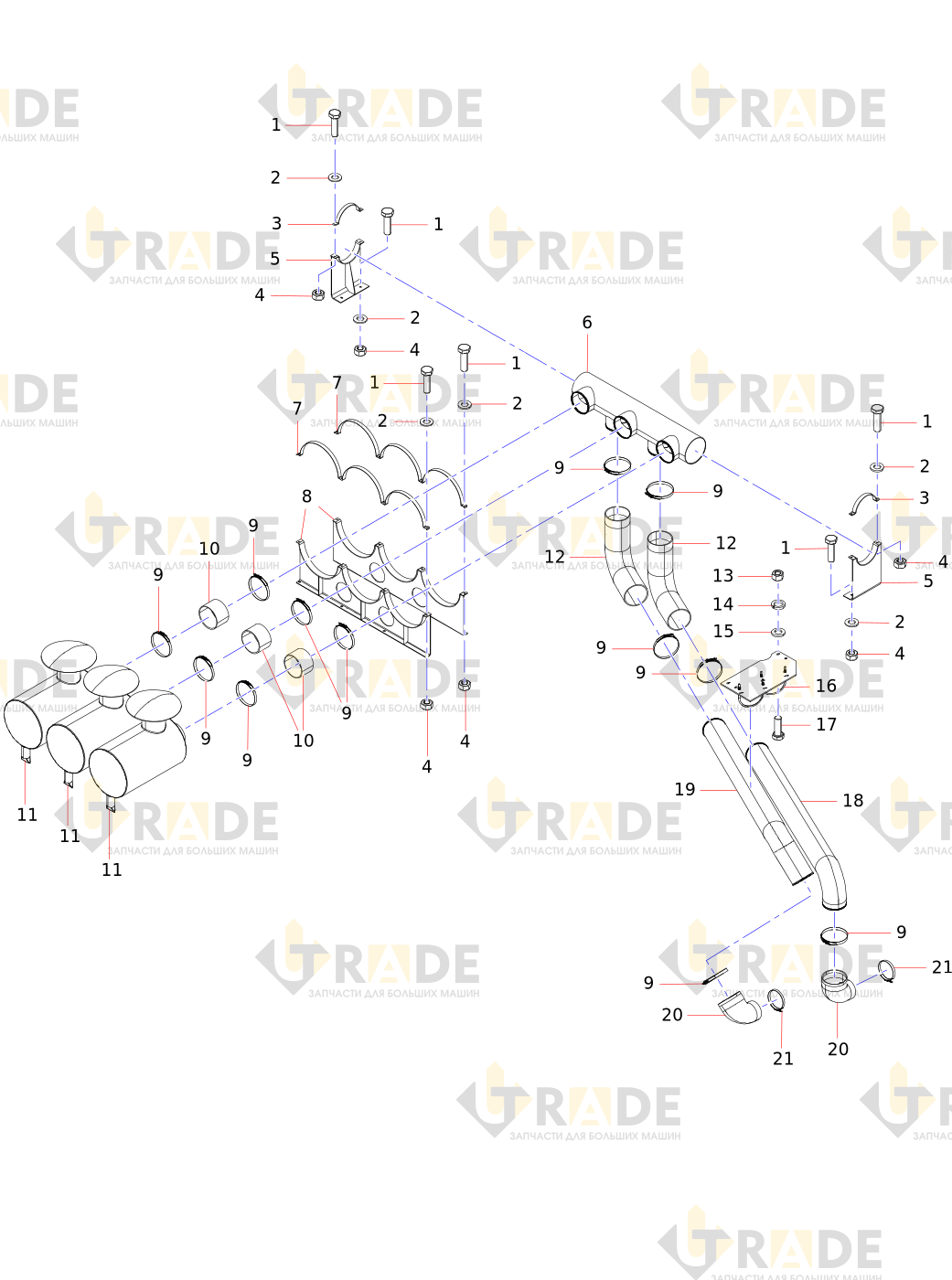

Взрыв-схема узла «Монтажный блок воздушного фильтра и трубопровода» Sany SRT95C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
11 из 21- Болт
- Шайба
- фиксированный обруч
- Гайка
- стойка
- проходная труба воздухозаборника
- Хомут
- стойка
- T-образный зажимный хомут
- Резиновая прямая трубка
- Воздушный фильтрузел
Ещё 10 позиций состава и артикулы — после регистрации.
