Sany SRSC45V1A — Рама в сборе
Ричстакер· 50 позиций в составе

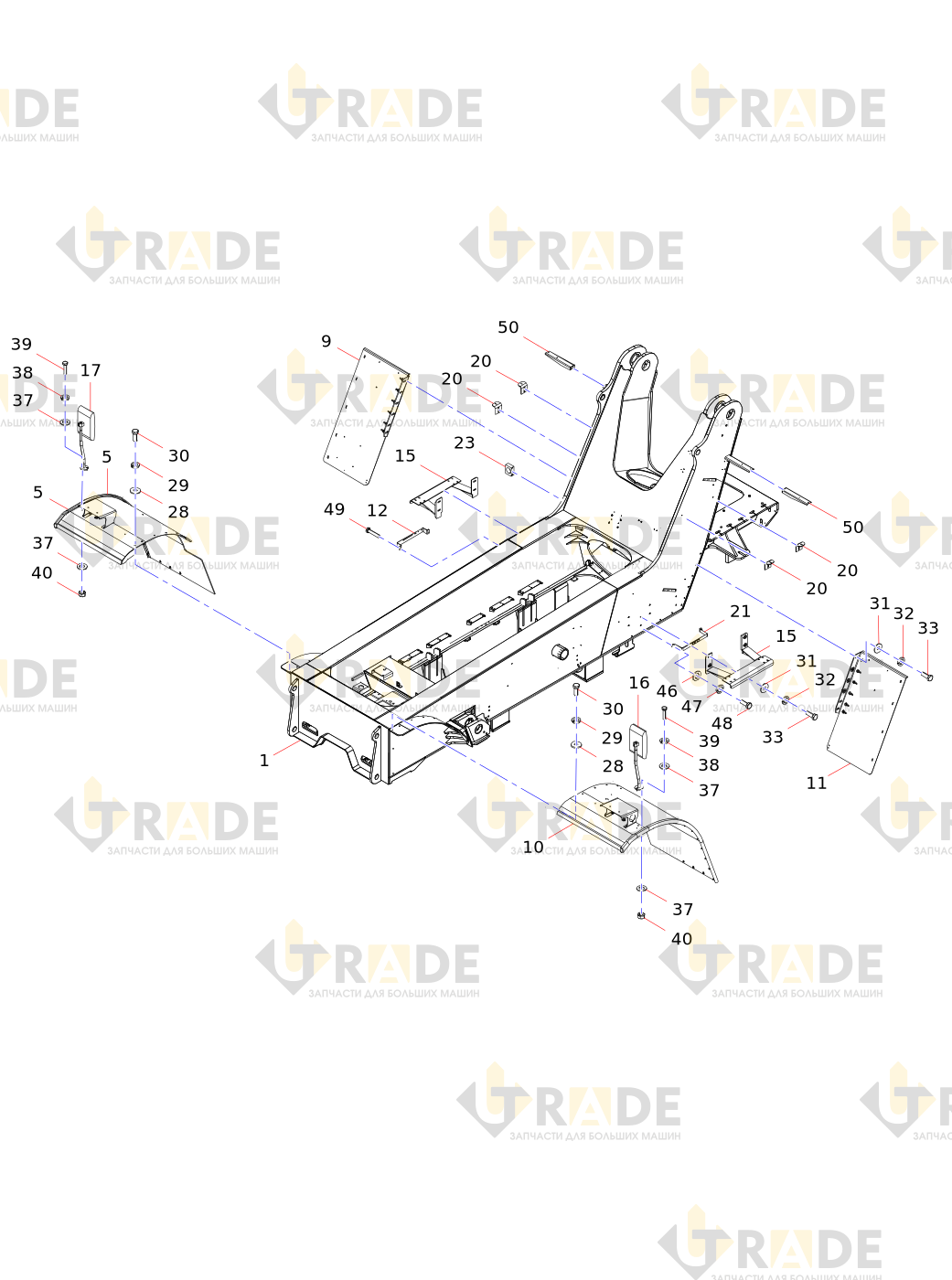

Взрыв-схема узла «Рама в сборе» Sany SRSC45V1A: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 50- Подвижный противовес в сбореузел
- Сварка группы корпуса рамы
- Нижняя прокладка противовеса
- Задний противовес
- Крыло (правое)узел
- Крышка в сбореузел
- Крышка в сбореузел
- Стремянка для прохода в сбореузел
- Крыло (левое)узел
- Заднее крыло (правая сторона)узел
- Заднее крыло (левая сторона)узел
- Кронштейн водомасляного сепаратора
- Монтажная пластина заднего фонаря
- Блок
- Кронштейн радиатора гидравлического масла
- Зеркало заднего вида в сборе (левое)узел
- Зеркало заднего вида в сборе (правое)узел
- Амортизатор
- Монтажная втулка
- Соединительная пластина
- Стойка
- Направляющая крышка в сбореузел
- Кронштейн трубопровода
- Штекер 42
- Пружинная шайба
Ещё 25 позиций состава и артикулы — после регистрации.
