Sany SRSC45V1A — Приводная ось
Ричстакер· 118 позиций в составе· 1 моделей
Взрыв-схема узла «Приводная ось» Sany SRSC45V1A: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

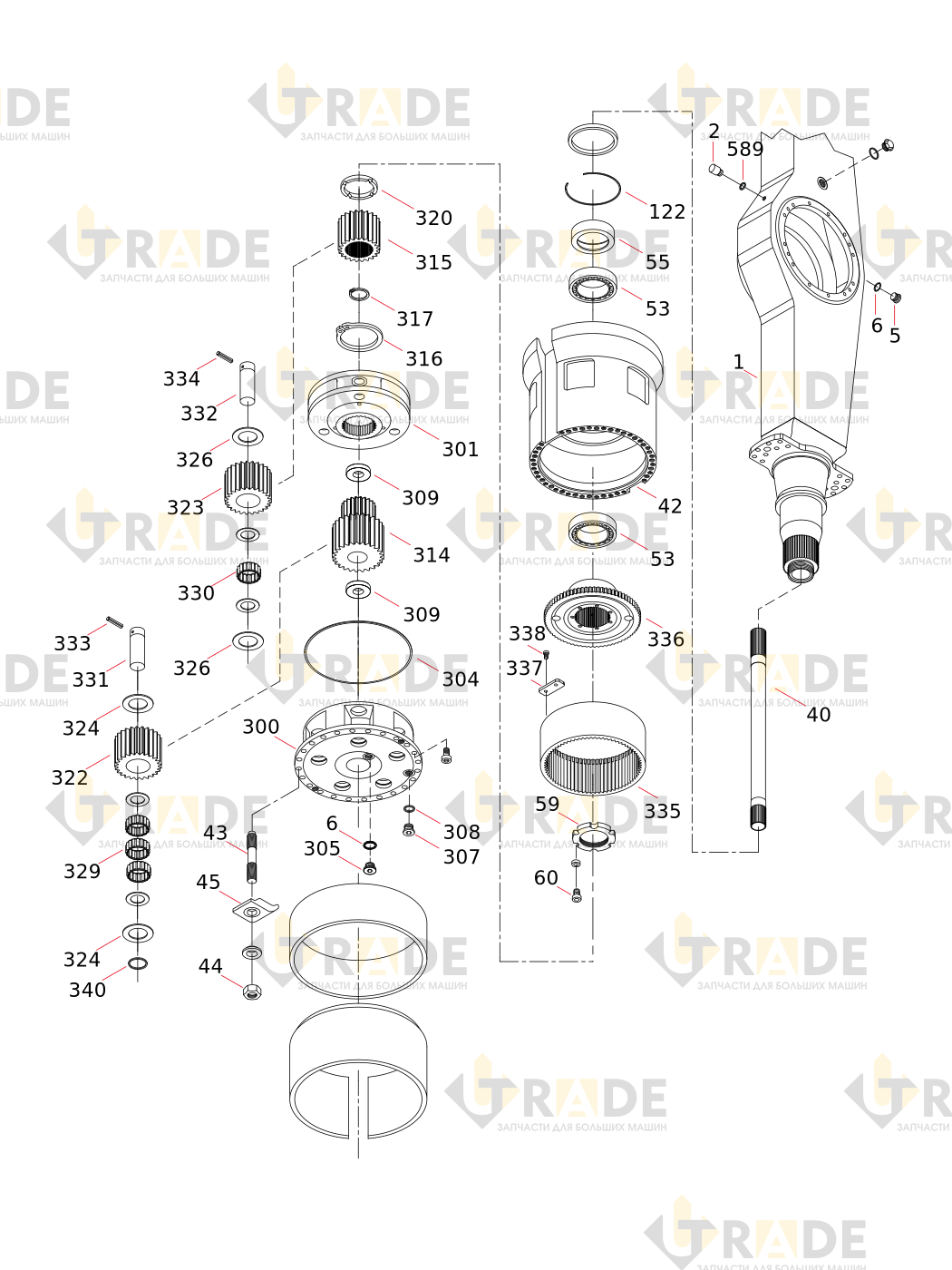

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
59 из 118- Корпус оси привода
- Дыхательная пробка
- Пробка для слива масла
- Уплотнительное кольцо
- Полуось
- Ступица колеса
- Шпилька
- Гайка
- Нажимная планка
- Конусный подшипник
- Гайка предохранительная
- Распорная втулка
- Шестигранный винт
- Пружинное стопорное кольцо
- Тормозной диск
- Тормозной стальной лист
- Поршень
- Обсадная колонна
- Шестигранный винт
- Тормозная поддержка
- О-образное кольцо
- Сальник
- Сальник
- Корпус тормоза
- Корпус тормоза
- О-образное кольцо
- О-образное кольцо
- О-образное кольцо
- Уплотнительное кольцо
- Шестигранный винт
- Шестиугольный винт
- Болт с шестигранной головкой
- Торцевое уплотнение
- Пробка-болт
- Уплотнительное кольцо
- Пробка-болт
- Соединение
- Выпускной клапан
- Обсадная колонна
- Фланцевый винт
- Опорное седло
- Кожух планетарного редуктора
- Планетарный кронштейн
- O-образное кольцо
- Пробка
- Заглушка
- Упорное кольцо
- Уплотнительное кольцо
- Солнечная шестерня
- Солнечная шестерня
- Пружинное стопорное кольцо
- Шайба
- Шайба
- Упорная накладка
- Планетарная передача
- Планетарная передача
- Шайба
- Игольчатый Подшипник
- Вал штифта
Ещё 59 позиций состава и артикулы — после регистрации.
