Sany SRSC45V1A — Передвижной механизм кабины
Ричстакер· 37 позиций в составе· 2 моделей
Взрыв-схема узла «Передвижной механизм кабины» Sany SRSC45V1A: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

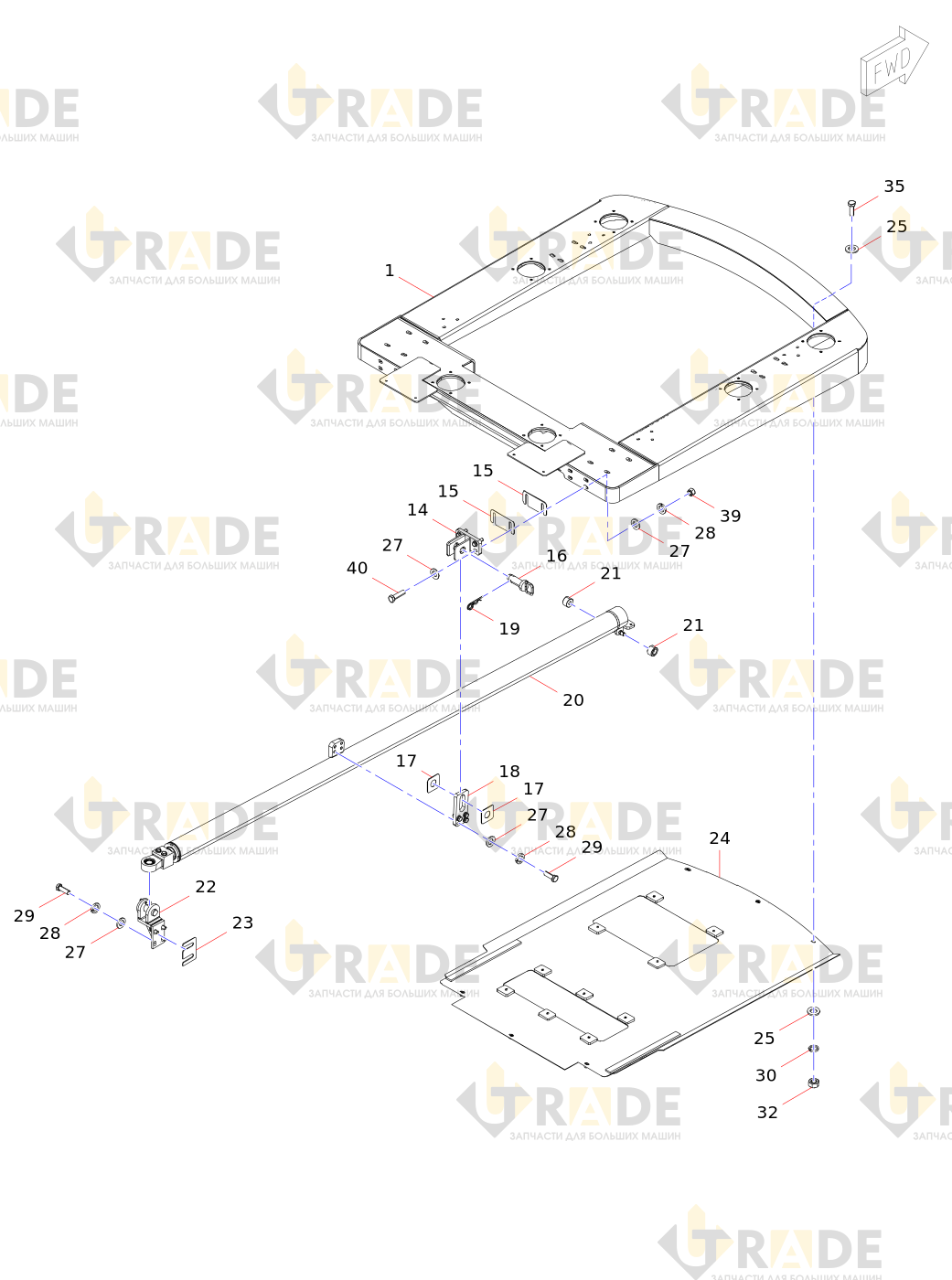

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
19 из 37- Лоток
- Сварка крепления переднего колеса
- Крепление заднего колеса сварка сиденья
- Вал (3)
- Втулочное кольцо
- Подшипник качания
- Гильза
- Ролик
- Перегородка торца вала
- Перегородка торца вала
- Масленка
- Амортизатор
- Направляющее колесо в сборе 1узел
- Соединительная сборка
- Регулирующая шайба
- Вал штифта
- Плоская пластина
- Косынка
- Вставной штифт
Ещё 18 позиций состава и артикулы — после регистрации.
