Sany SMHW48V — Крышка в сборе
Перегружатель· 69 позиций в составе· 1 моделей
Взрыв-схема узла «Крышка в сборе» Sany SMHW48V: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

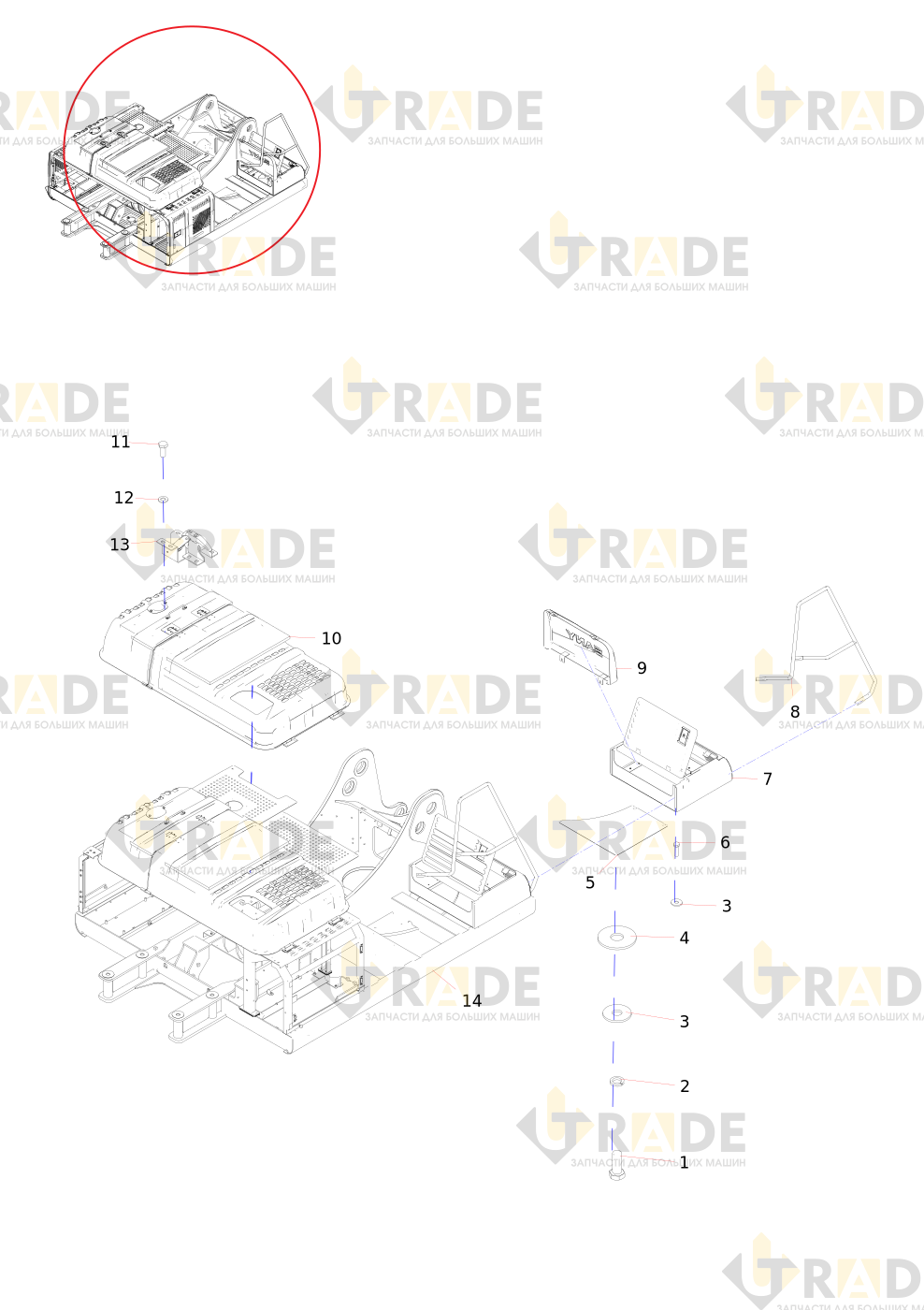

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
35 из 69- Пружинная шайба
- Болт
- Шайба
- Шайба
- Пластина нижней крышки топливного бака
- Болт
- Сборка ящика для инструментовузел
- Поручень
- Декоративная крышка
- Обложка двигателя в сбореузел
- Болт
- Шайба
- Дверной замок
- Узел регулировочных прокладок
- Уплотнительная губка
- Передняя поперечина
- Седло пружины
- Высокопрочная шайба для стальной конструкции
- Опорный стержень
- Вал штифта
- Нижняя перегородка воздушного фильтра в сборе
- Левая передняя перегородка в сборе
- Уплотнительная губка трубы воздухозаборника
- Средняя верхняя крышка
- Соединительная балка
- Верхняя перегородка воздушного фильтра в сборе
- Уплотнительная губка
- Распорка
- Уплотнительная губка нижней перегородки
- Левая перегородка двигателя дизеля
- Левый передний кронштейн
- Поперечина воздушного фильтра
- Пластина крышки воздушного фильтра
- Перегородка воздушного фильтра
- Окончательная сборка задней поперечины
Ещё 34 позиций состава и артикулы — после регистрации.
