Sany SMHW48V — Сборка шасси
Перегружатель· 59 позиций в составе· 1 моделей
Взрыв-схема узла «Сборка шасси» Sany SMHW48V: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

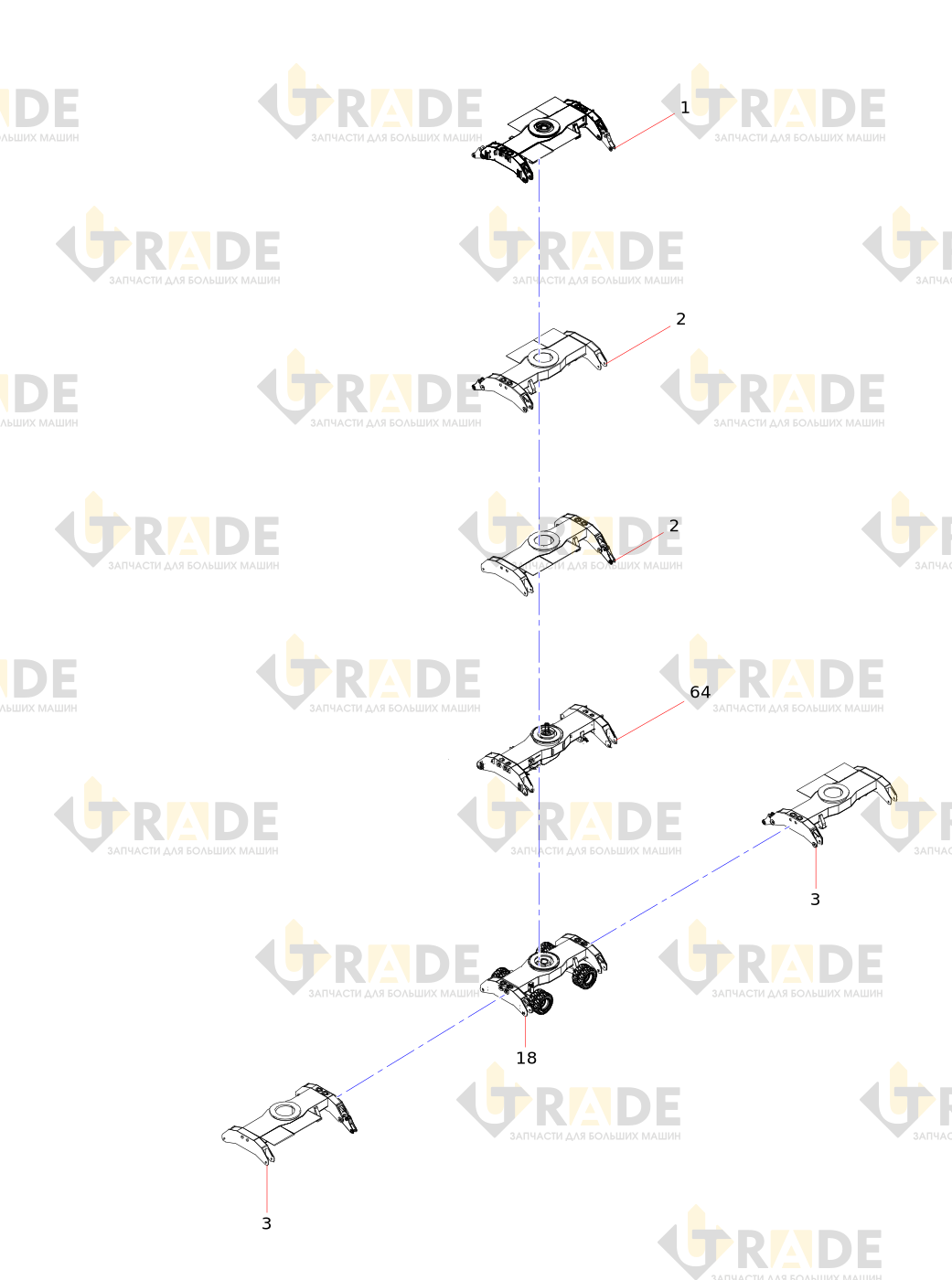

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
30 из 59- Сварная сборка корпуса рамы
- Подвижный аутригер
- Подвижный аутригер (2)
- Сиденье аутригера
- Качающаяся рама оси
- Педаль шасси в сбореузел
- Перегородка I
- Кузова передней и задней лестницы
- Боковое ограждение
- Верхнее уплотнительное кольцо
- Самосмазывающийся подшипник
- Масленка
- Уплотнительная прокладка
- Перекрышка
- Винт
- Цилиндр аутригераузел
- Ходовая системаузел
- Штифтовой вал F1
- Стопорное кольцо
- Шлицевая гайка
- Седло пружины
- Палец A1
- Перегородка IV
- Шайба
- Перегородка III
- Болт
- Штифтовой вал A1
- Подстилка
- Высокопрочная шайба для стальной конструкции
- Болт
Ещё 29 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
Другие узлы SMHW48V
