Sany SMHW48V — Сборка стрелы
Перегружатель· 41 позиций в составе· 1 моделей
Взрыв-схема узла «Сборка стрелы» Sany SMHW48V: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

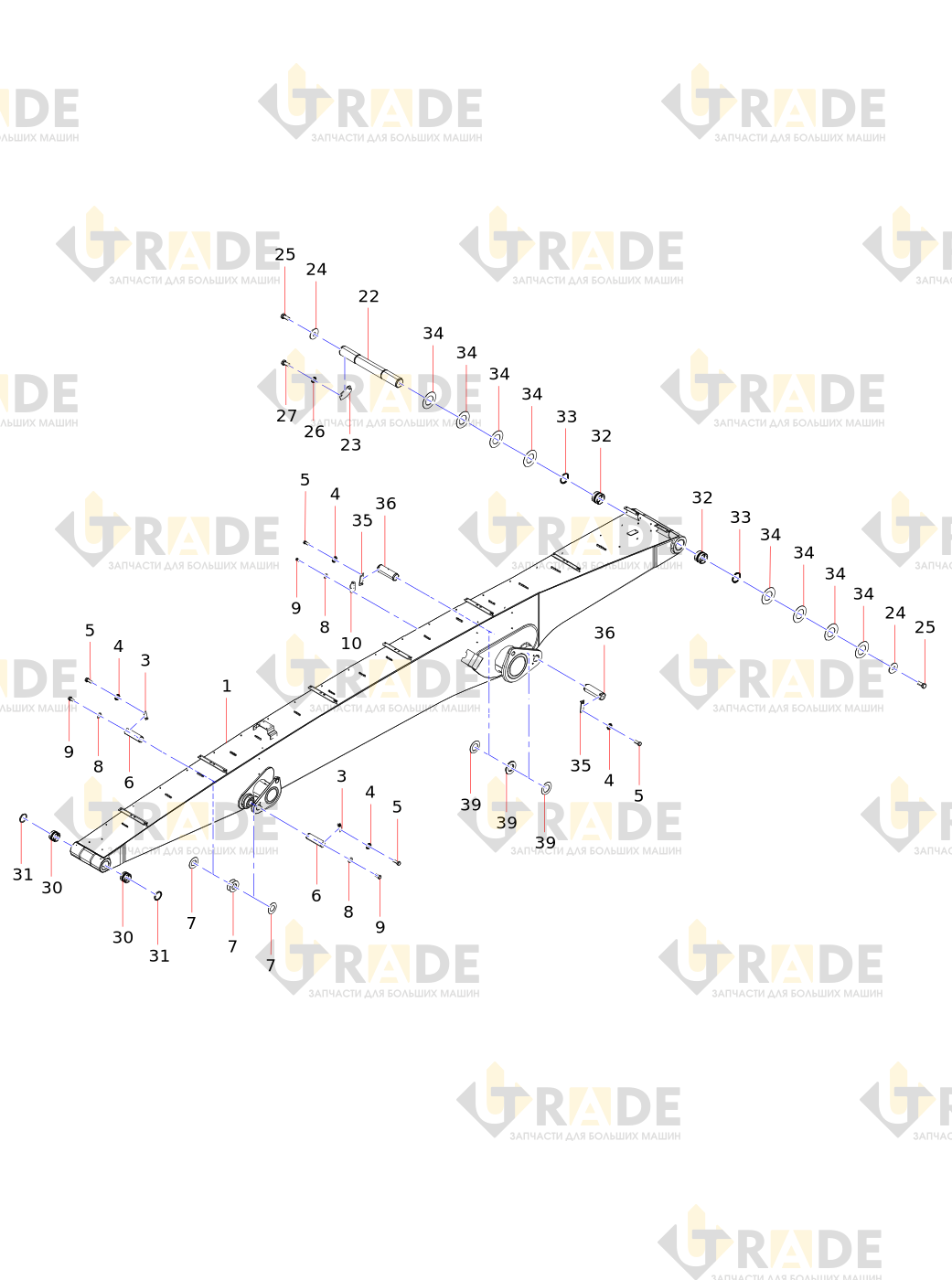

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
21 из 41- Сварочная сборка стрелы
- Гидравлическая система для штанги длиной 10,5 музел
- Стопорная пластина III
- Шайба
- Болт
- Штифтовой вал A1
- Прокладка IV
- Шайба
- Болт
- Монтажная пластина датчика
- Опорная плита трубного зажима II
- Прижимная пластина трубного хомута II
- Винт
- Гайка
- Опорная плита трубного зажима I
- Прижимная пластина трубного хомута I
- Прижимная пластина II
- Шайба
- Пружинная шайба
- Прижимная пластина I
- Болт
Ещё 20 позиций состава и артикулы — после регистрации.
