Sany SMHW40 — Система смазки рукояти длиной 7,5 м
Перегружатель· 13 позиций в составе
Взрыв-схема узла «Система смазки рукояти длиной 7,5 м» Sany SMHW40: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

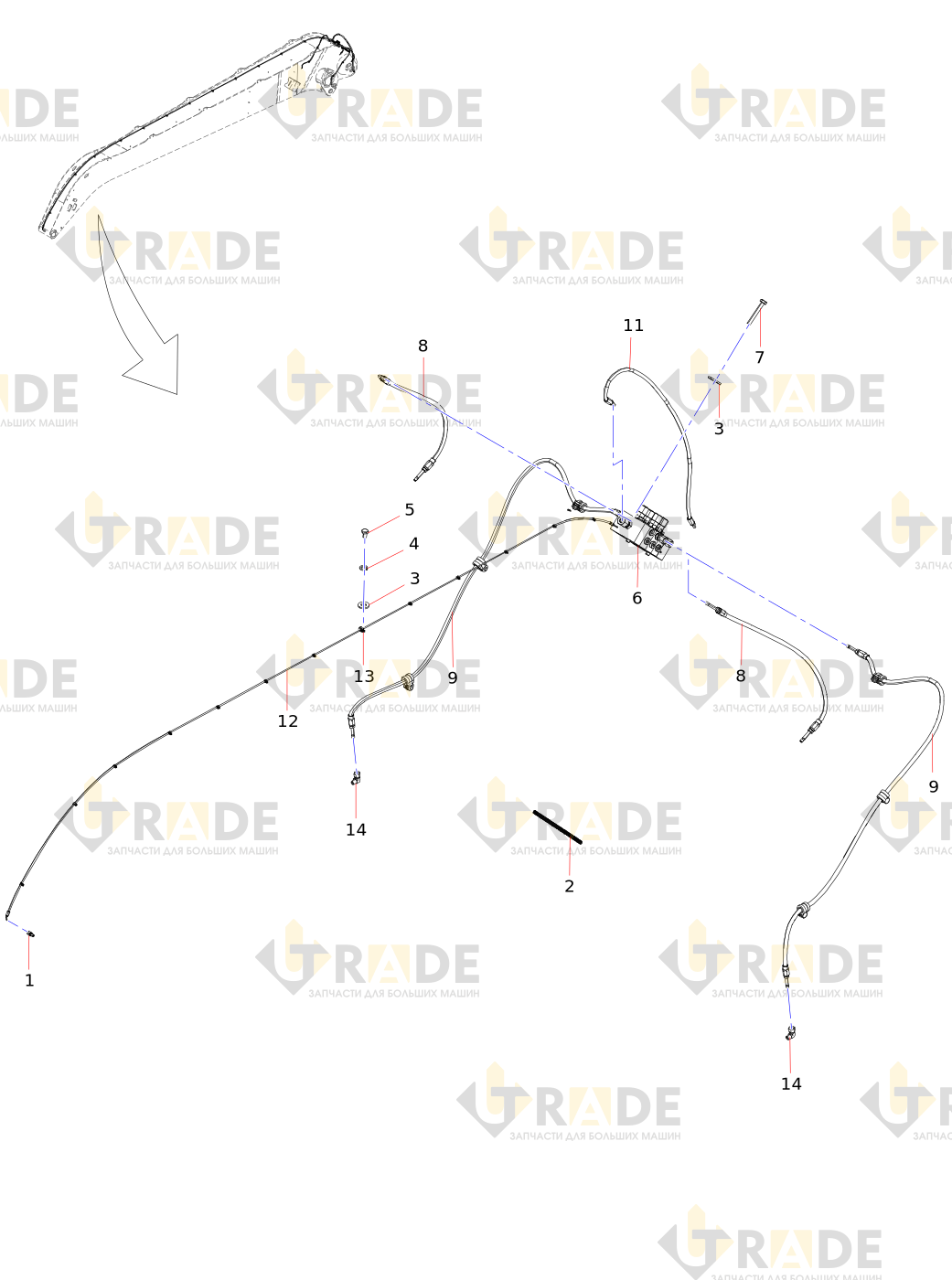

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
7 из 13- Торцевое проходное соединение
- Спиральная защитная оболочка
- Шайба
- Пружинная шайба
- Распределитель
- Болт
- Смоляная труба
Ещё 6 позиций состава и артикулы — после регистрации.
