Sany SMHW40 — Центральная смазка шасси
Перегружатель· 34 позиций в составе
Взрыв-схема узла «Центральная смазка шасси» Sany SMHW40: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

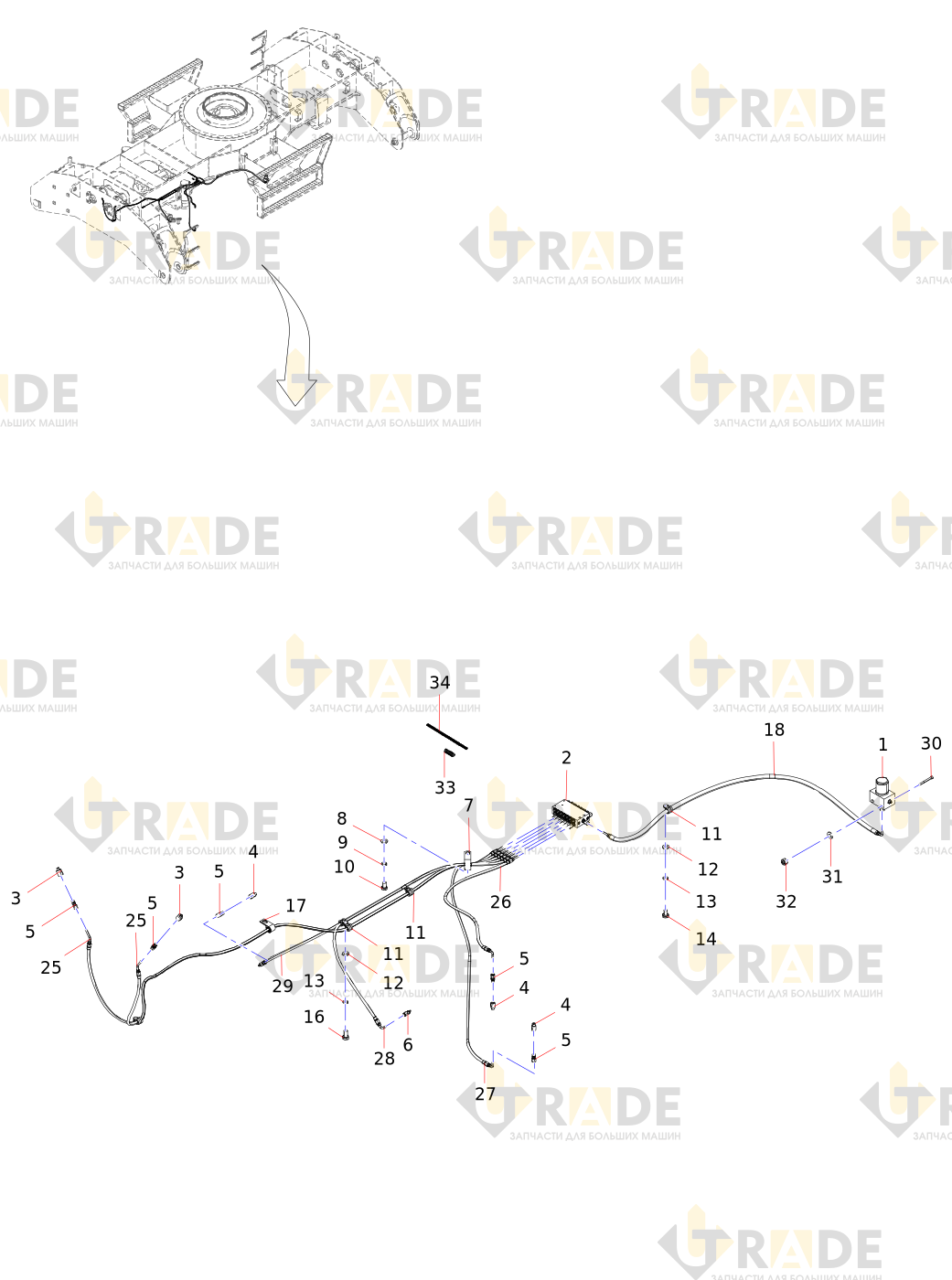

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
17 из 34- Прецизионный фильтр
- Распределитель
- Переходной блок
- Переходной блок
- Фитинг с прямым концом типа наконечника
- Коническая резьба с обжимным кольцом, прямое соединение труб
- Зажим для провода
- Шайба
- Пружинная шайба
- Болт
- Зажим для труб смазочного масла
- Шайба
- Пружинная шайба
- Болт
- Зажим для труб смазочного масла
- Болт
- Зажим для провода
Ещё 17 позиций состава и артикулы — после регистрации.
