Sany SMHW40 — Сборка шасси
Перегружатель· 55 позиций в составе

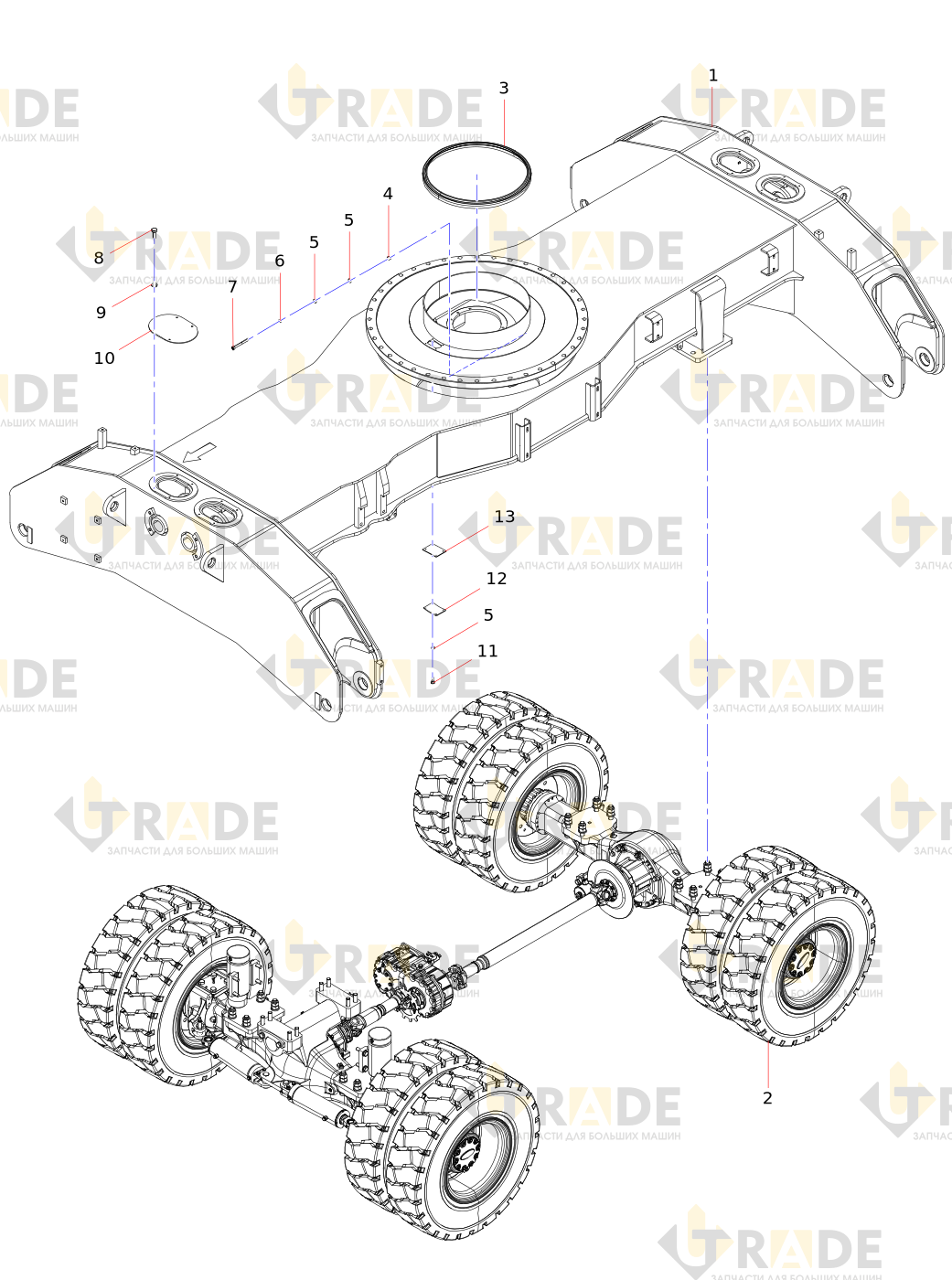

Взрыв-схема узла «Сборка шасси» Sany SMHW40: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 55- Ходовая системаузел
- Сварная сборка корпуса рамы
- Верхнее уплотнительное кольцо
- Гайка
- Пружинная шайба
- Винт
- Шайба
- Болт
- Шайба
- Перекрышка
- Винт
- Перекрышка
- Уплотнительная прокладка
- Шлицевая гайка
- Стопорное кольцо
- Самосмазывающийся подшипник
- Масленка
- Палец, тип F1
- Седло пружины
- Защитная пластина масляного цилиндра в сбореузел
- Фиксированная плита
- Винт
- Болт
- Шайба
- Перегородка 3
- Штифт D2
- Стопорное кольцо цилиндра аутригера
- Перегородка IV
Ещё 27 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы SMHW40
