Sany SET150S — Выпрямитель
Карьерный самосвал· 48 позиций в составе· 1 моделей

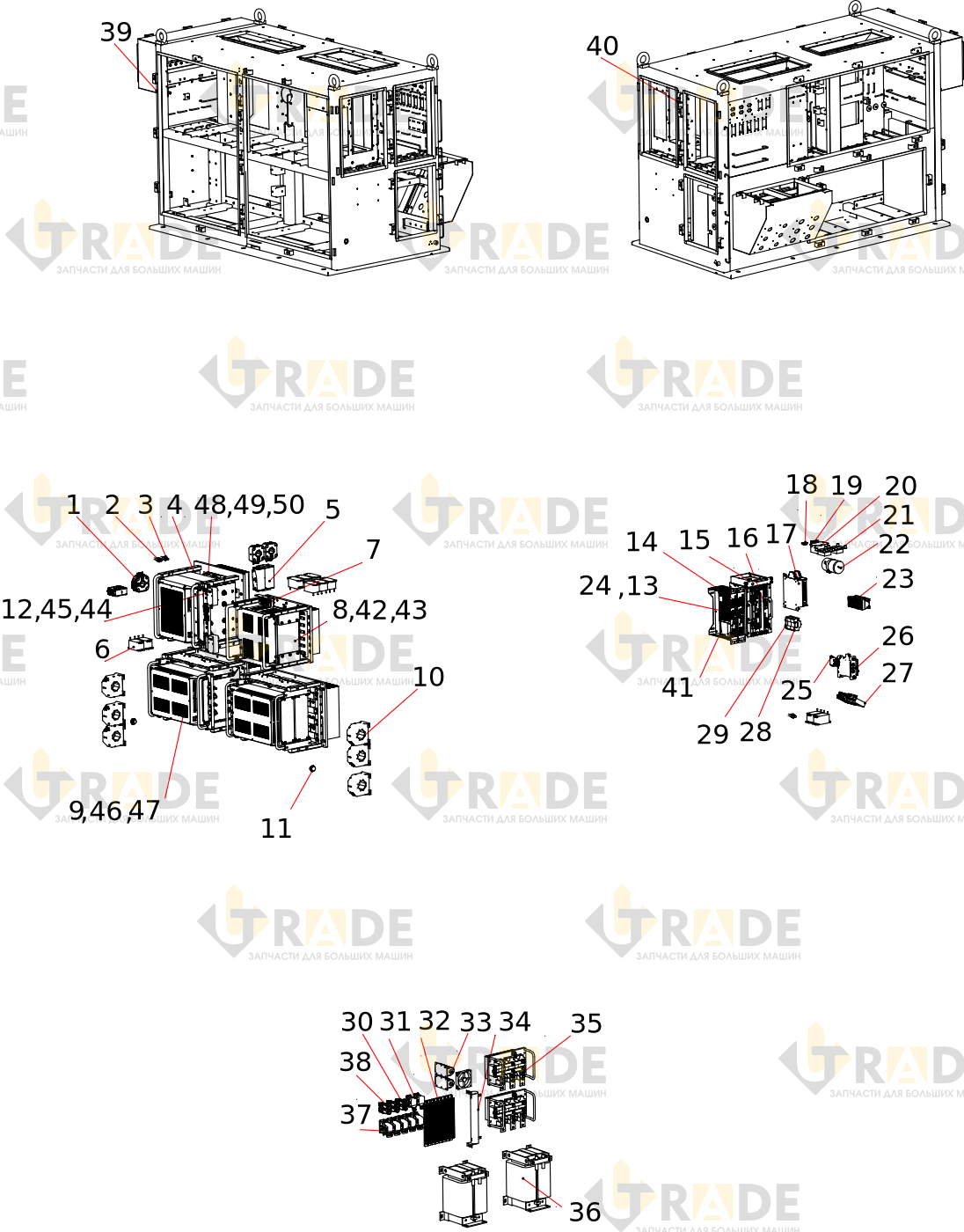

Взрыв-схема узла «Выпрямитель» Sany SET150S: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 48- Малый автоматический выключатель
- Необъемлемая нижняя оболочка
- Необъемлемая нижняя оболочка
- Сопротивление обмотки
- Сопротивление постоянного разряда
- Резистор
- Модуль выпрямления 800 кВА
- Реактор
- Открытое двойное основание
- Розетка
- Уплотнительная лента
- Уплотнительная лента
- Коробка коллектора
- Пульсная пластина
- Приводная панель вспомогательного модуля
- Пульсная пластина
- Приводная пластина
- Панель распределения импульсов главного переменного модуля
- Приводная панель главного переменного модуля
- Матрица модулей DC / DC
- Датчик тока
- Датчик температуры
- Передатчик давления
- Модуль DCDC
