Sany SET150S — система рулевого управления
Карьерный самосвал· 96 позиций в составе
Взрыв-схема узла «система рулевого управления» Sany SET150S: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

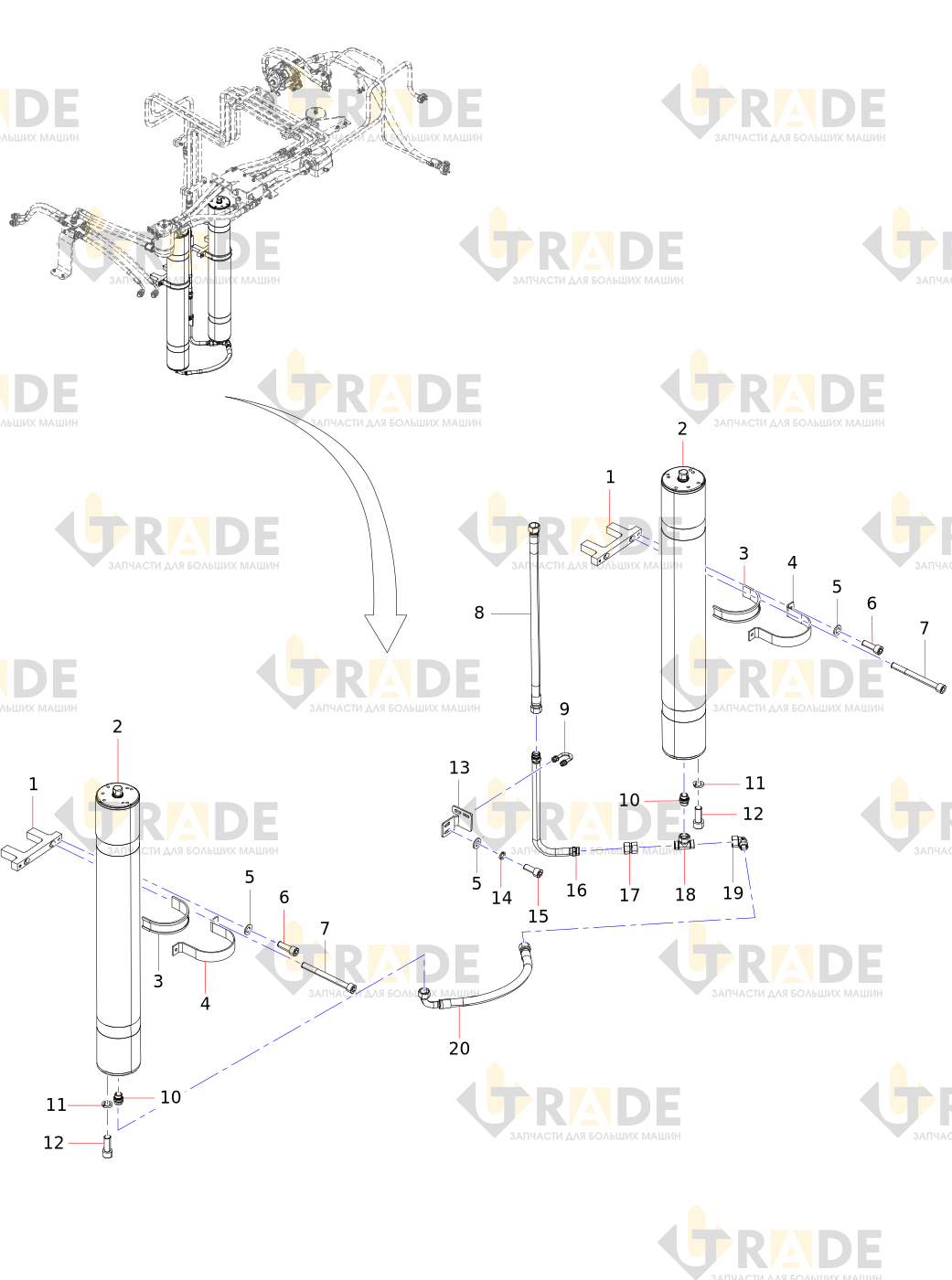

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
48 из 96- Поддержка аккумуляторов
- Поршневой аккумуляторузел
- Резиновая подкладка
- Хомут энергоаккумулятора
- Шайба
- Винт
- Винт
- Резиновая труба в сборе
- Хомут трубопровода
- Торцевое проходное соединение
- Пружинная шайба
- Держатель трубного хомута
- Винт
- Пружинная шайба
- Винт
- Стальная труба в сборе
- Штуцер трубопровода
- L-образный комбинированный тройник
- Прямоугольное комбинированное соединение
- Резиновая труба в сборе
- Держатель трубного хомута
- стойка
- Стальная труба в сборе
- Держатель трубного хомута
- Гайка
- Держатель трубного хомута
- Пружинная шайба
- Винт
- Стальная труба в сборе
- Винт
- рулевое устройство и соединительузел
- Болт американской системы
- Пружинная шайба
- Шайба
- Хомут трубопровода
- Болт
- Болт
- группа рулевых клапанов и соединительузел
- Шайба
- Гайка
- Болт
- Гайка
- Разъемный фланец
- Винт
- Разъемный фланец
- Поршневой насос с открытым колесом
- Торцевое проходное соединение
- Торцевое проходное соединение
Ещё 48 позиций состава и артикулы — после регистрации.
