Sany SET150S — тормозная система
Карьерный самосвал· 121 позиций в составе
Взрыв-схема узла «тормозная система» Sany SET150S: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

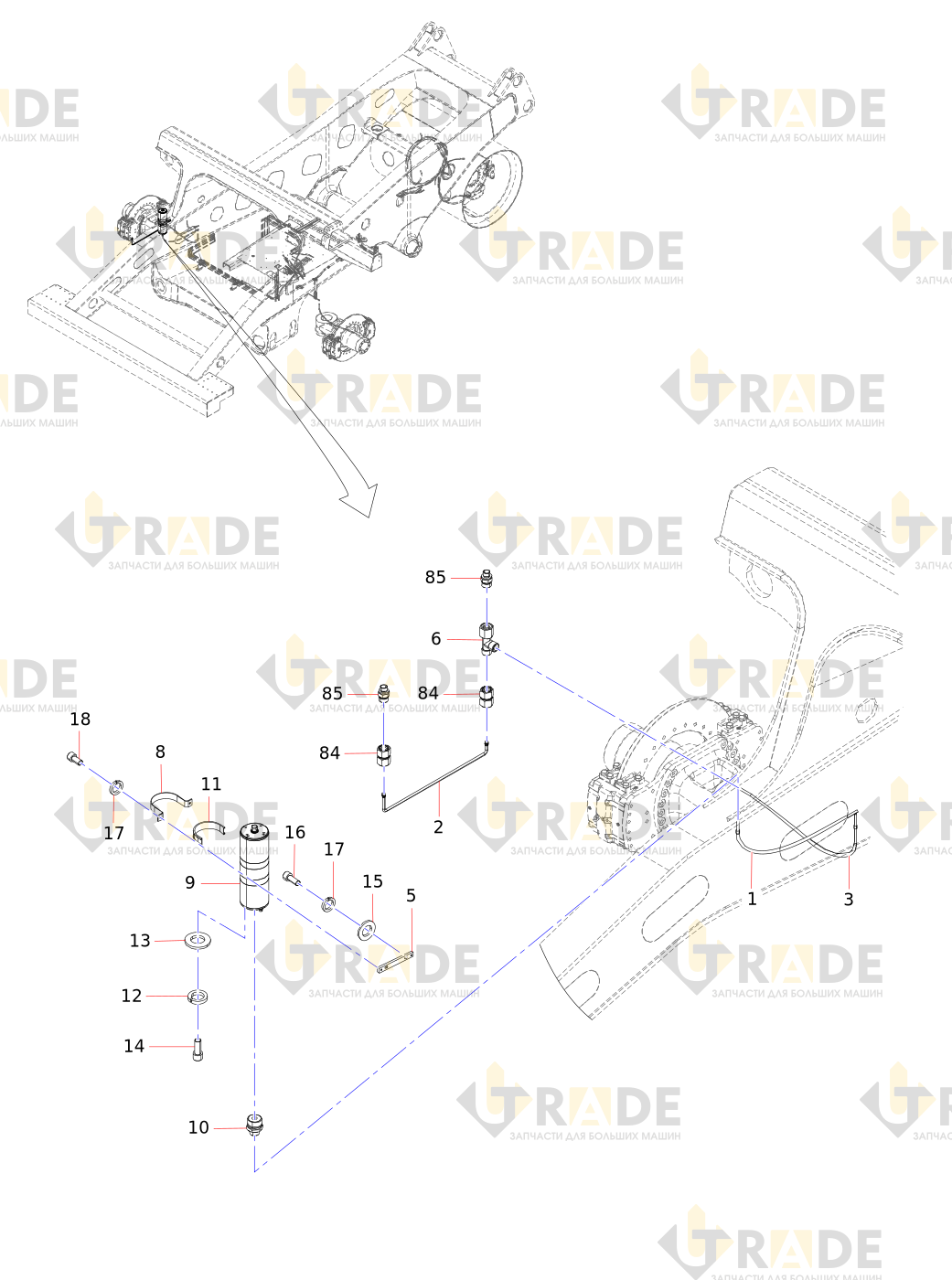

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
61 из 121- Резиновая труба в сборе
- Стальная труба в сборе
- Резиновая труба в сборе
- Кронштейн стальной трубы
- Поддержка аккумуляторов
- L-образный комбинированный тройник
- Резиновая труба
- Хомут энергоаккумулятора
- Поршневой аккумуляторузел
- Торцевое проходное соединение
- Пружинная шайба
- Резиновая подкладка
- Шайба
- Винт
- Шайба
- Винт
- Пружинная шайба
- Винт
- Стальная труба в сборе
- монтажный кронштейн стальной трубы
- Винт
- Хомут трубопровода
- Стальная труба в сборе
- Стальная труба в сборе
- Стальная труба в сборе
- Пробка
- Группа тормозных клапанов загрузки
- Монтажный кронштейн группы клапанов
- Торцевое проходное соединение
- Пробка
- Шайба
- Винт
- Винт
- Резиновая труба в сборе
- Резиновая труба в сборе
- Гайка
- Резиновая труба в сборе
- Стальная труба в сборе
- Стальная труба в сборе
- Стальная труба в сборе
- Стальная труба в сборе
- Прямоугольное комбинированное соединение
- Торцевое проходное соединение
- Торцевое проходное соединение
- Прямоугольное комбинированное соединение
- Гайка M12GB6170 класса 10
- установка блока тормозных клапановузел
- Стальная труба в сборе
- Торцевое проходное соединение
- Винт
- Стальная труба в сборе
- Резиновая труба в сборе
- L-образный комбинированный тройник
- Зажим для провода
- Винт
- Прямоугольное комбинированное соединение
- Гайка M12GB6170 класса 10
- Винт
- Хомут трубопровода
- Резиновая труба в сборе
- Стыковое прямое укороченное резьбовое соединение
Ещё 60 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы SET150S
