Sany SET150S — Монтажный блок радиатора и трубопровода
Карьерный самосвал· 30 позиций в составе

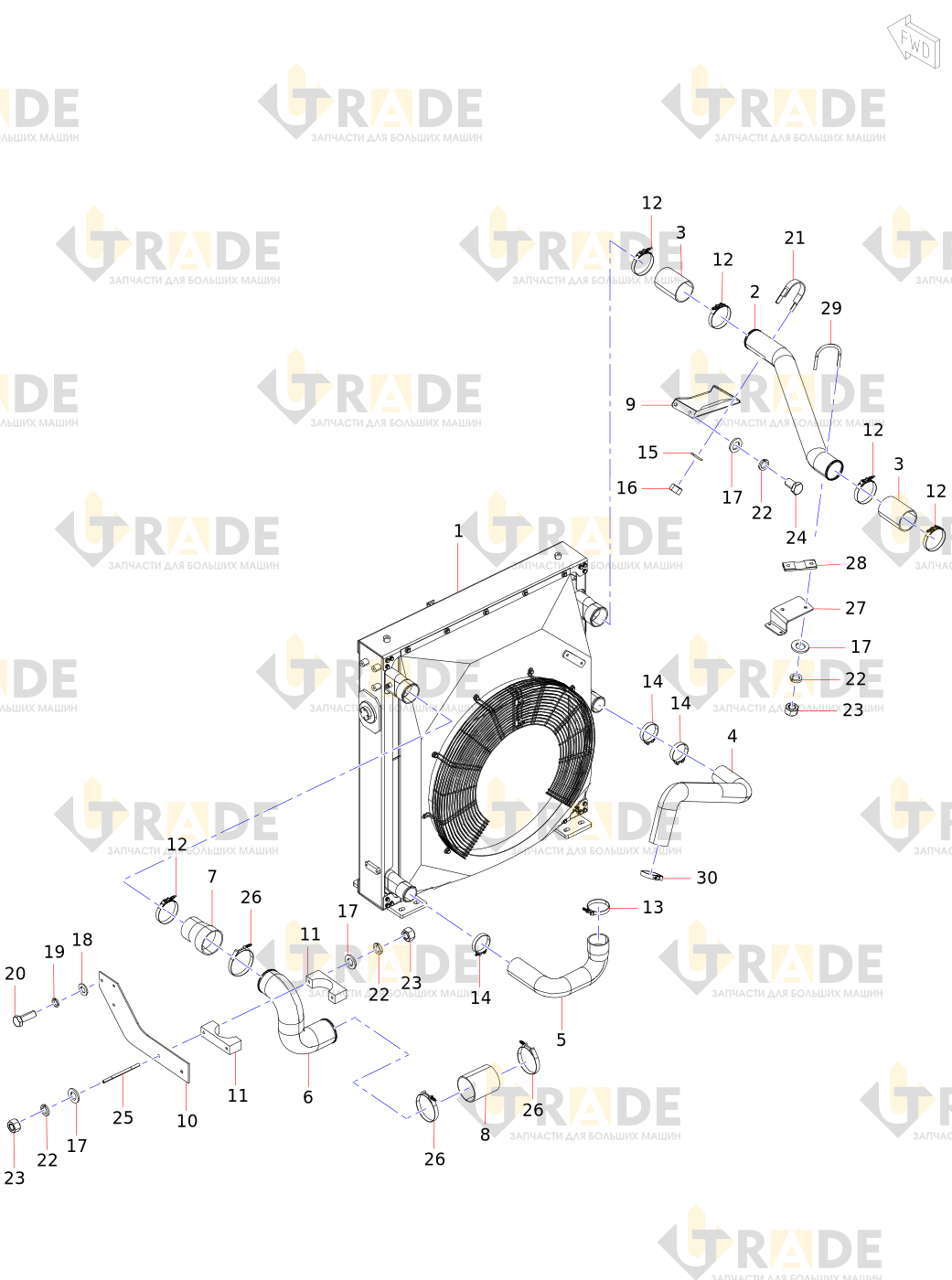

Взрыв-схема узла «Монтажный блок радиатора и трубопровода» Sany SET150S: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
15 из 30- Соединительный кронштейнузел
- Передняя впускная труба промежуточного охладителя
- Впускной шланг промежуточного охладителя
- Выпускная труба термостата
- Впускной резиновый шланг
- Задняя впускная стальная труба промежуточного охладителя
- Соединительный резиновый шланг _после промежуточного охладителя
- Соединительный резиновый шланг _после промежуточного охладителя
- Кронштейн впускной трубы промежуточного охладителя в сборе.asm
- Опора в сборе выпускной трубы промежуточного охладителя
- Корпус хомута 2
- T-образный зажимный хомут
- T-образный пружинный хомут
- T-образный зажимный хомут
- Шайба
