Sany SCC1500D — основная платформа
Буровая установка· 68 позиций в составе

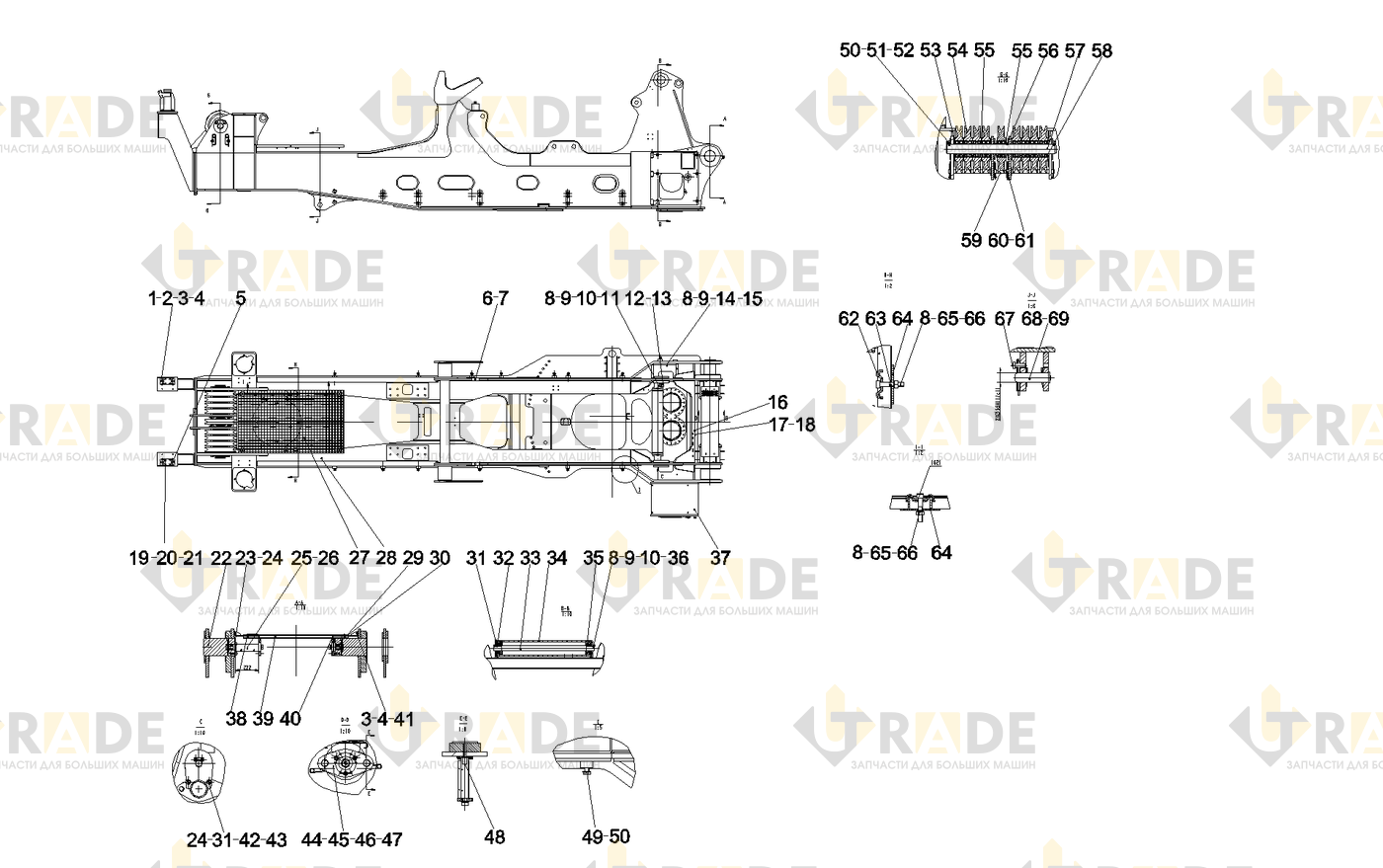

Взрыв-схема узла «основная платформа» Sany SCC1500D: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
34 из 68- стойка
- Винт
- Пружинная шайба
- стойка
- Шайба
- Болт
- Гайка
- Пружинная шайба
- Болт
- Шайба
- монтажная пластина бесконтактного датчика
- Винт
- Болт
- монтажная пластина бесконтактного датчика
- Пластина
- Болт
- Шайба
- Винт
- Резиновая подкладка
- [T] штифтовой вал
- Шайба
- Шибер
- Винт
- Пластина
- предохранительный штифт
- Решетка стальная 900×750
- Сварная сборка основной платформы
- Винт
- втулка
- стопорное кольцо
- Монтажная пластина
- [T] вал
- Ролик троса Q150.50(a).1.2
- Подшипник качания
Ещё 34 позиций состава и артикулы — после регистрации.
