Sany SCC1500D — Левая гусеничная рама в сборе
Буровая установка· 27 позиций в составе· 1 моделей
Взрыв-схема узла «Левая гусеничная рама в сборе» Sany SCC1500D: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

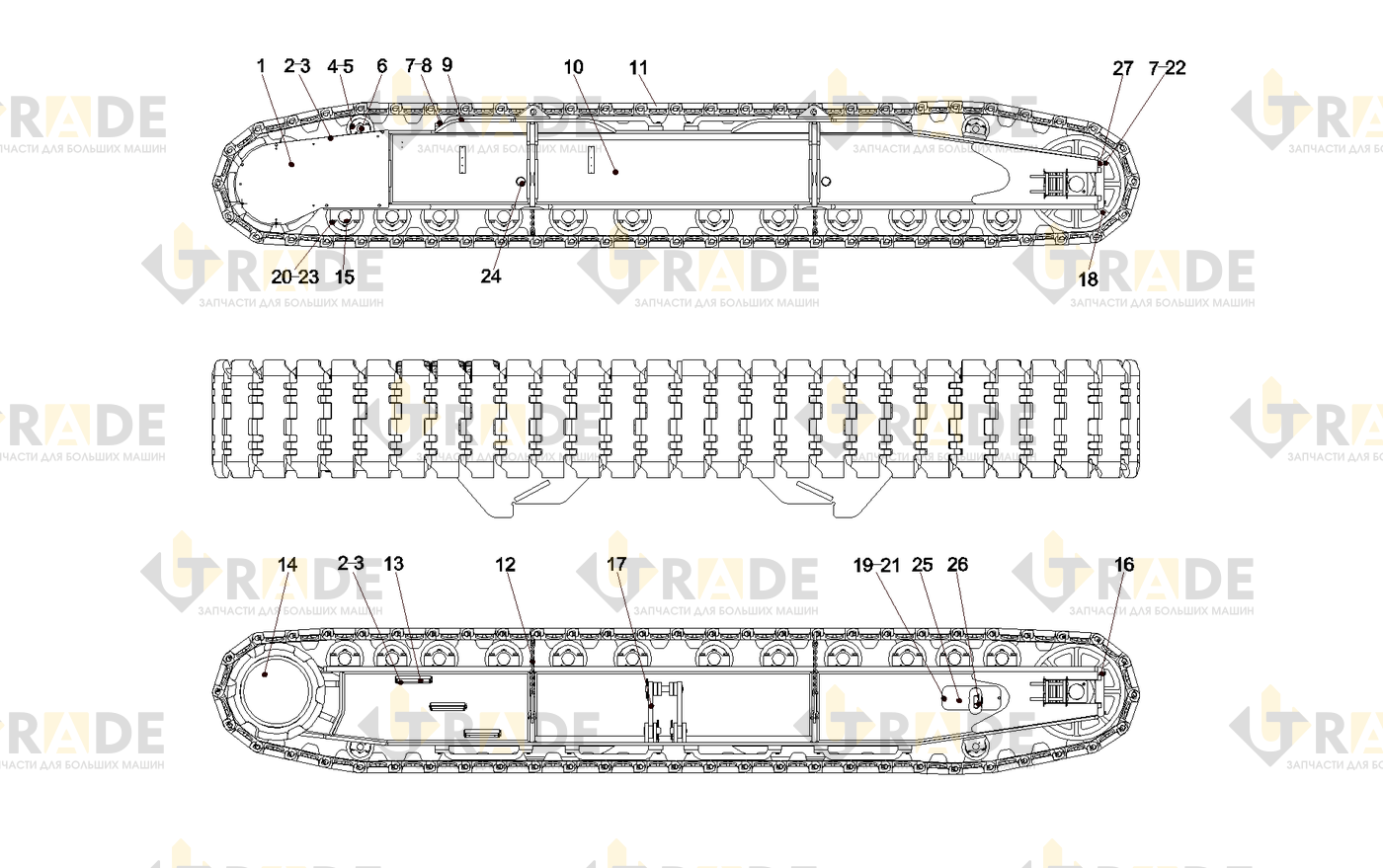

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
14 из 27- Пластина обложки редуктора
- Шайба
- Болт
- Шайба
- Болт
- Колесо поддержки в сбореузел
- Шайба
- Болт
- Пластина
- Сварной элемент левой рамы гусеницы
- Сборка гусеницузел
- Цепь для подъема башмаковузел
- Педальный узелузел
- Приводное устройствоузел
Ещё 13 позиций состава и артикулы — после регистрации.
