Sany SCC1500D — [A] 50-тонный подъемный крюк
Буровая установка· 36 позиций в составе

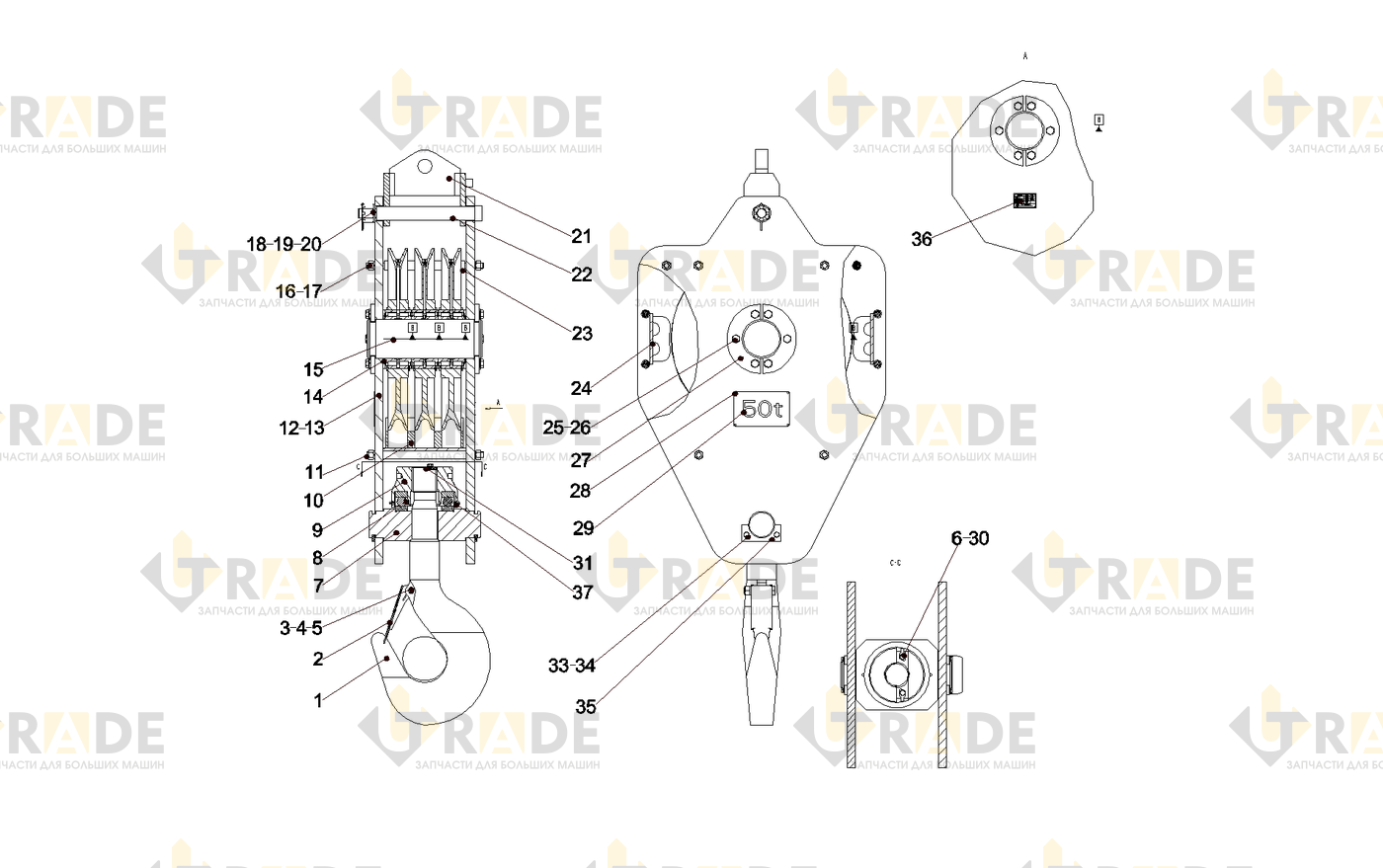

Взрыв-схема узла «[A] 50-тонный подъемный крюк» Sany SCC1500D: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
![Чертёж узла «[A] 50-тонный подъемный крюк» Sany SCC1500D](/api/media/public/models/scc1500d/nodes/a-50-tonnyy-podemnyy-kryuk/drawing)
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
18 из 36- крюк
- Шибер
- Гайка
- Болт
- Опорное седло
- Шайба
- Подшипник качания
- [T] поперечина
- стойка для канатных направляющих
- [T] орех
- Болт M24×100GB5782 Grade 10.9
- шкив в сбореузел
- Шпилька двухсторонняя DG150C.23-2
- Разделительное кольцо
- Пружинная шайба
- вал шкива
- Гайка
- Седло пружины
Ещё 18 позиций состава и артикулы — после регистрации.
