Sany S565 TD6x6G ADR — Кабина в сборе SY328EG2A64UL (SQ444)
Седельный тягач· 49 позиций в составе

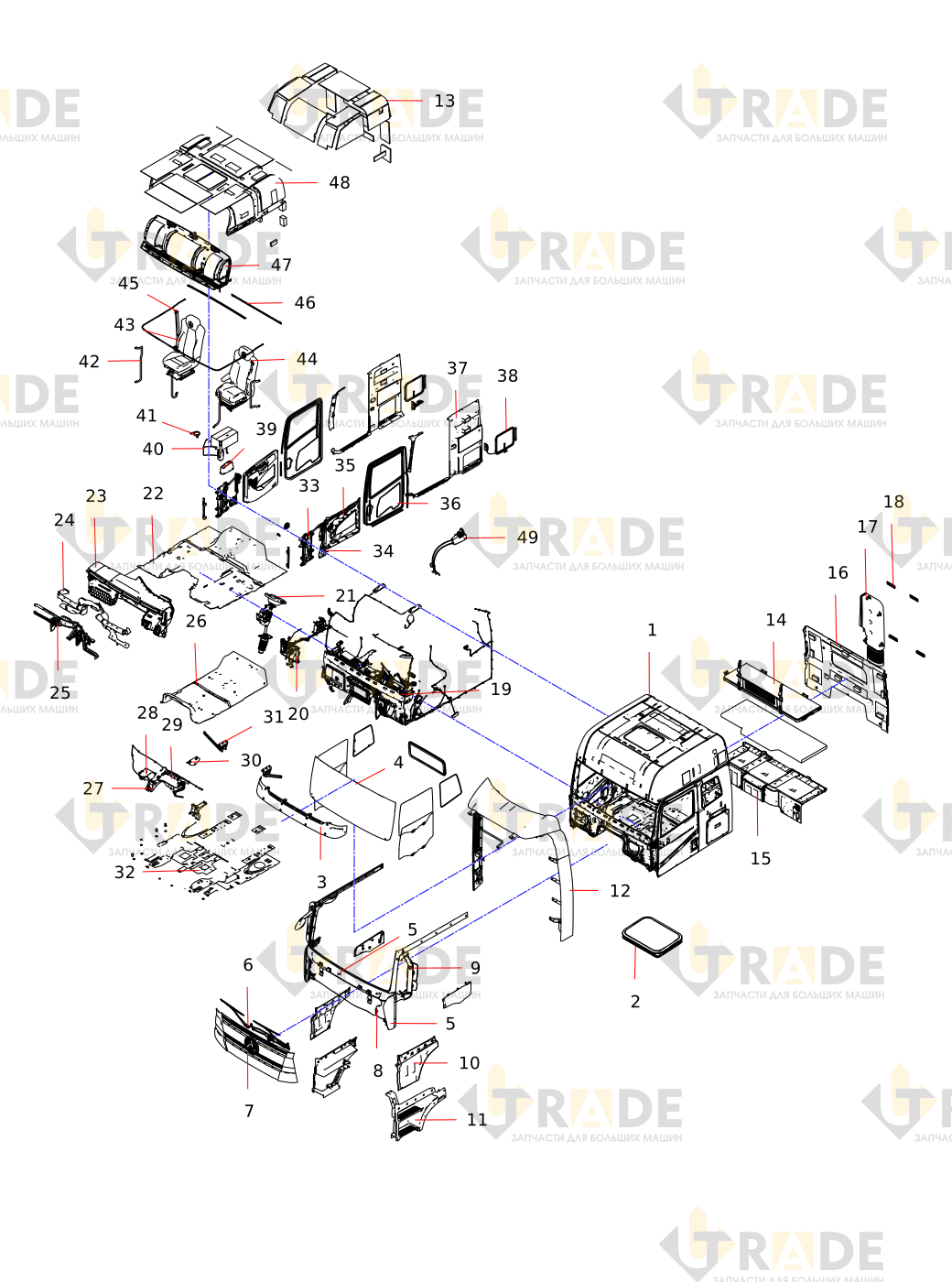

Взрыв-схема узла «Кабина в сборе SY328EG2A64UL (SQ444)» Sany S565 TD6x6G ADR: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 49- Кузов в сборе (короткий+ручной+люк+две антенны+двойные передние проблесковые маячки)-Россияузел
- Электропривод люка в сбореузел
- Устройство козырька от солнцаузел
- Устройство ветрового стекла и уплотнительной ленты (высокая крыша + короткий вариант + двойное предупреждение + датчик света и дождя + затемненное заднее стекло)узел
- Установка внешней отделки кузоваузел
- Передний стеклоочистительузел
- Передняя декоративная панель (SANY левый руль + камеры + два цвета кузова)узел
- Замок переднего кожухаузел
- Устройство наружного зеркала заднего вида (электрообогрев + электрорегулировка + круговой обзор 360 + E)узел
- Нижняя декоративная панель двери в сборе (черный цвет, экспорт в РФ)узел
- Вторая ступень (черный)узел
- Воздухоразделитель в сборе (только стандартные детали, без болтов воздухозаборника)узел
- Устройство теплоизоляционного слоя (тип высокий верхний-короткий-мансардный-Россия)узел
- Спальное устройство (короткая + легкая спальня с двуспальной кроватью из кокосовой пальмы + без левого ящика для хранения)узел
- Установка ящика хранения нижнего спального местаузел
- Защитное устройство заднего ограждения (теплый воздух + отсутствие заднего стекла + верхнее спальное место)узел
- Модульная логика в сбореузел
- Задняя решетка вентиляцииузел
- Электрика кабины в сборе (MT/ADR)узел
- Блок логики тормозной системы (деталь кабины)узел
- Рулевое устройство (деталь кабины/электрообогрев/значок)узел
- Ковролин в сборе (укороченный + Мкпп + EPB)узел
- Устройство панели приборов (обычный замок зажигания + EPB + средняя и нижняя панель / сборка среднего отсека хранения с Глонасс)узел
- воздуховодное устройствоузел
- балочное устройство приборной доскиузел
Ещё 24 позиций состава и артикулы — после регистрации.
