Sany HQC240DE
Седельный тягач· 1 узел
Взрыв-схема и каталог запчастей Sany HQC240DE (Седельный тягач): узлы и агрегаты машины, интерактивные чертежи с номерами позиций, фото деталей. Раскройте узел — увидите его состав и чертёж. Полная схема BOM, каталожные номера, аналоги и наличие на складе — после бесплатной регистрации.
Схема · узлы
1Полуприцеп HQC41800S1S12E/37C3 Jiangshan High Roof 4×2 Euro-5 D12 Standard Load Towing Vehicle (RU/495/3.364/700+400L/guide/parking/hydraulic/all aluminum/front 3 rear 4 air springs/50#/independent heater/electric skylight/spare)37
Логическая сборка номерного знака автомобиля (Россия/4x2)7
Подножка в сборе5
Комплект передней нижней защитной системы (сквозной монтаж/с низкими бамперами)15
Кабина SY328BG1A24RH (SQ454)48
Устройство для отделки кожуха колеса4
Гидравлическая система подъема кабины (Чжэцзян Кэли/низкий бампер/пульт)26
Короткая логическая система задней подвески кабины3
Логическая система передней подвески кабины - рама14
Бампер (низкий - стандартный - SS)13
Динамическая подвесная логическая система15
Логика системы двигателя (двигатель Sany/D12C5/490/AMT/гидрозамедлитель)5
Логика сцепления в сборе6
Система коробки передач АМТ - гидравлический замедлитель, нейтраль4
Логика системы подачи топлива в сборе (подогрев 700 + внутреннее сжатие 400 / отдельный подогрев + масляный фильтр 10W + переключатель клапана задний)5
Логика системы подачи мочевины в сборе23
Система впуска воздуха (D13/Евро-5/короткая версия/боковой вход и выход/стандартный воздушный фильтр/упрощенная монтажная панель/кириллица) 1110G3
Выхлопная система (Jiangshan высокая крыша/D13 Евро-5/правый доочиститель 1100/однослойная рама)36
Логическая сборка системы охлаждения (более D13/500 лошадиных сил/экстремальная холодовая зона)3
Гидравлическая тормозная система охлаждения27
Рулевой механизм в сборе (шасси/D12/Z15/дисковый мост/русский язык/однослойный)2
Логика системы кондиционирования в сборе3
Логика системы отопления в сборе2
Вспомогательный отопитель кондиционера (шасси) в логическом сборе7
Система передней оси в сборе / 7,5 т / 880 / левостороннее расположение / дисковая / необслуживаемая / алюминиевый диск2
Задний брызговик переднего колеса11
Система карданного вала/низкотемпературная/62/1680/FS4593
Логика системы заднего моста/13T/3.364/одноредукторный HDZ469 один мост/1030/воздушная подвеска/не требующий обслуживания/дисковый/алюминиевый диск/двойной модуль ECAS4
Брызговик заднего колеса27
Логика рамы13
Логика шасси в сборе16
Комплект тормозной системы (часть шасси)7
Узел подвески / передняя 4-х, задняя 4-х пневматическая подвеска / для курьерской доставки 4×2 / 3750 / раздельные нижние кронштейны амортизаторов / отечественный / высота центра задней оси 1852
Агрегат колеса и обода/4×2 экспорт со запасным колесом/полностью алюминиевый/315/70R22.5/7/ведущее колесо блок/передний кожух колеса/литой седельно-сцепное устройство2
Аварийное устройство при разрыве шины/алюминиевый/2HQC4251T3G6E.31.001
Седельно-сцепное устройство (JOST литое 50# 150H)6
Верхняя лестница и рабочий поручень5
Устройство для рабочего ската5

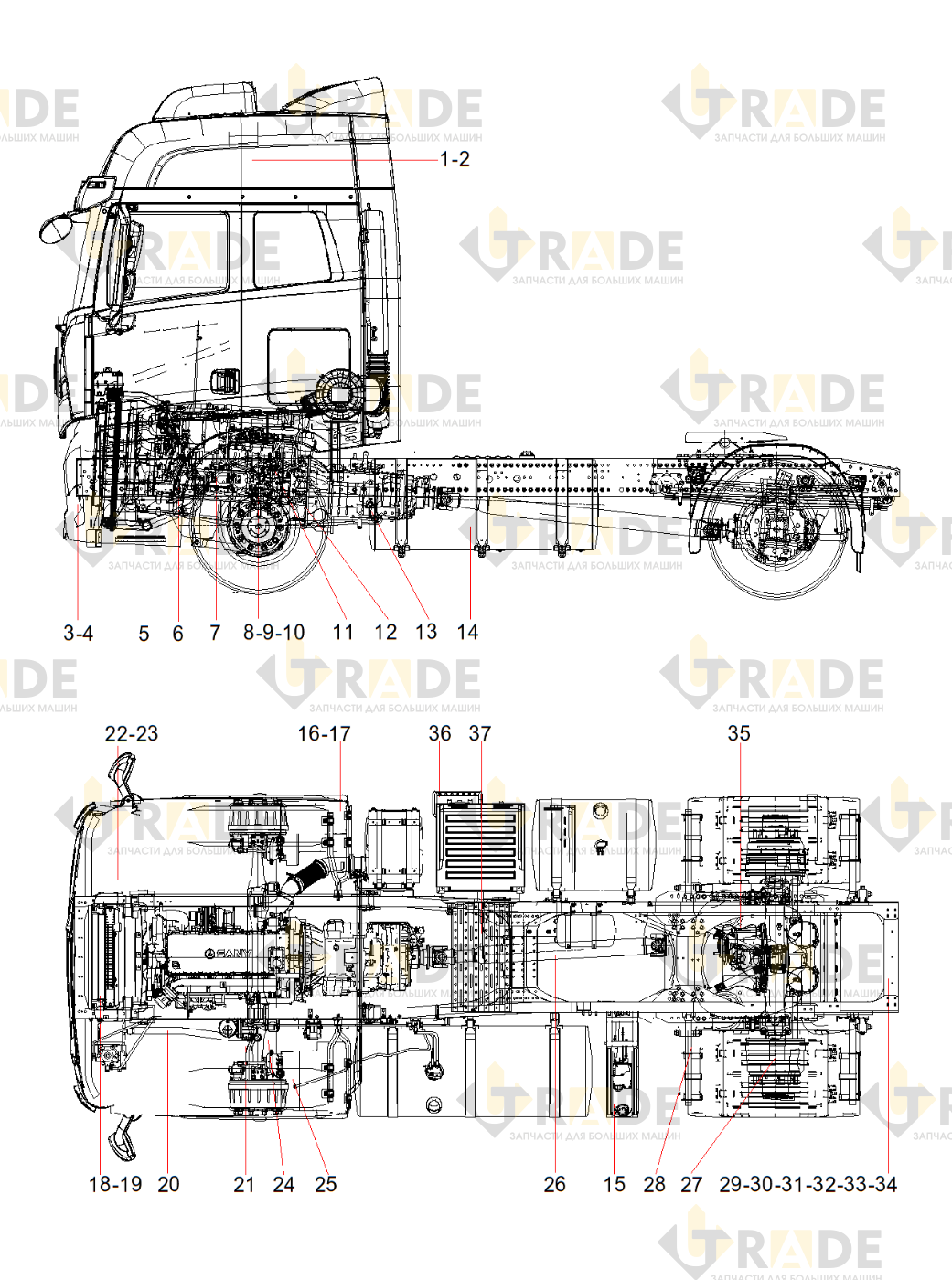

Чертёж
интерактив — по регистрацииФото
Деталь
Полуприцеп HQC41800S1S12E/37C3 Jiangshan High Roof 4×2 Euro-5 D12 Standard Load Towing Vehicle (RU/495/3.364/700+400L/guide/parking/hydraulic/all aluminum/front 3 rear 4 air springs/50#/independent heater/electric skylight/spare)
Semi-tractor
- Артикул
- Вложенных узлов
- 37
Узлы HQC240DE
Состав по узлам: чертёж с номерами позиций и перечень деталей.
Бампер (низкий - стандартный - SS)13 поз.Брызговик заднего колеса27 поз.Динамическая подвесная логическая система15 поз.Гидравлическая система подъема кабины (Чжэцзян Кэли/низкий бампер/пульт)26 поз.Гидравлическая тормозная система охлаждения27 поз.Кабина SY328BG1A24RH45 поз.Комплект передней нижней защитной системы (сквозной монтаж/с низкими бамперами)15 поз.Комплект тормозной системы (часть шасси)7 поз.Логическая система передней подвески кабины - рама14 поз.Логика рамы13 поз.Логика шасси в сборе16 поз.Логика системы подачи мочевины в сборе23 поз.Вспомогательный отопитель кондиционера (шасси) в логическом сборе7 поз.Выхлопная система (Jiangshan высокая крыша/D13 Евро-5/правый доочиститель 1100/однослойная рама)36 поз.Задний брызговик переднего колеса11 поз.
