Sany S565 TD6x6G ADR — Гидросистема подъема кабины в сборе с рамой
Седельный тягач· 35 позиций в составе· 2 моделей

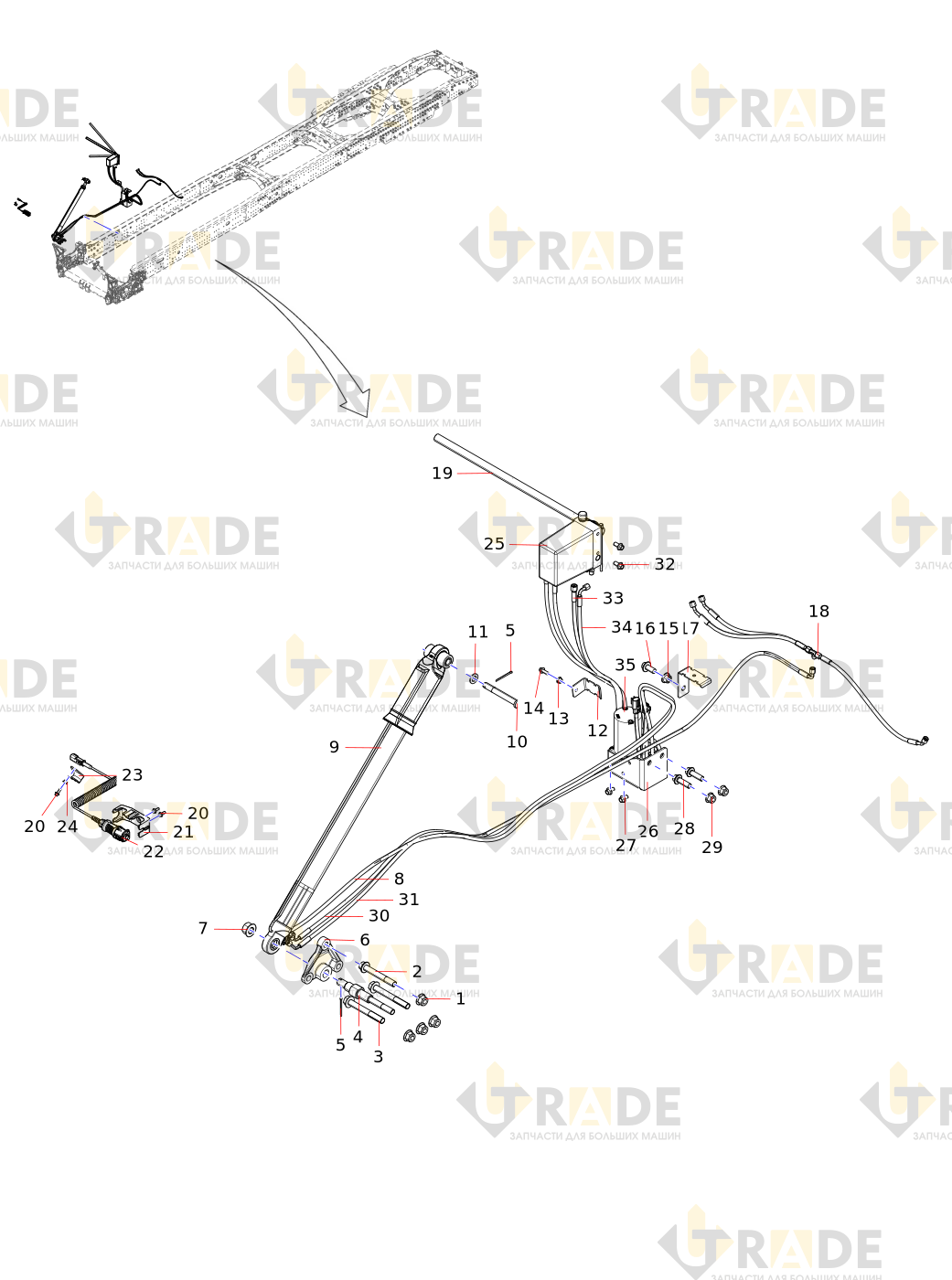

Взрыв-схема узла «Гидросистема подъема кабины в сборе с рамой» Sany S565 TD6x6G ADR: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
18 из 35- Замковая гайка
- Болт
- Болт
- Нижний штифтовой вал
- Седло пружины
- Нижняя поддержка масляного цилиндра
- Гайка
- Соединительная трубка гидравлического замка с цилиндром
- Подъемный цилиндр в сборе
- Верхний вал штифта масляного цилиндра
- Шайба
- Стойка
- Гайка
- Болт
- Гайка
- Гайка
- Кронштейн для перекидной балки
- Соединительная трубка правая и леваяузел
