Caterpillar CS-56 — Установка в сборе коммуникации -ROPS, FOPS
· 44 позиций в составе· 1 моделей

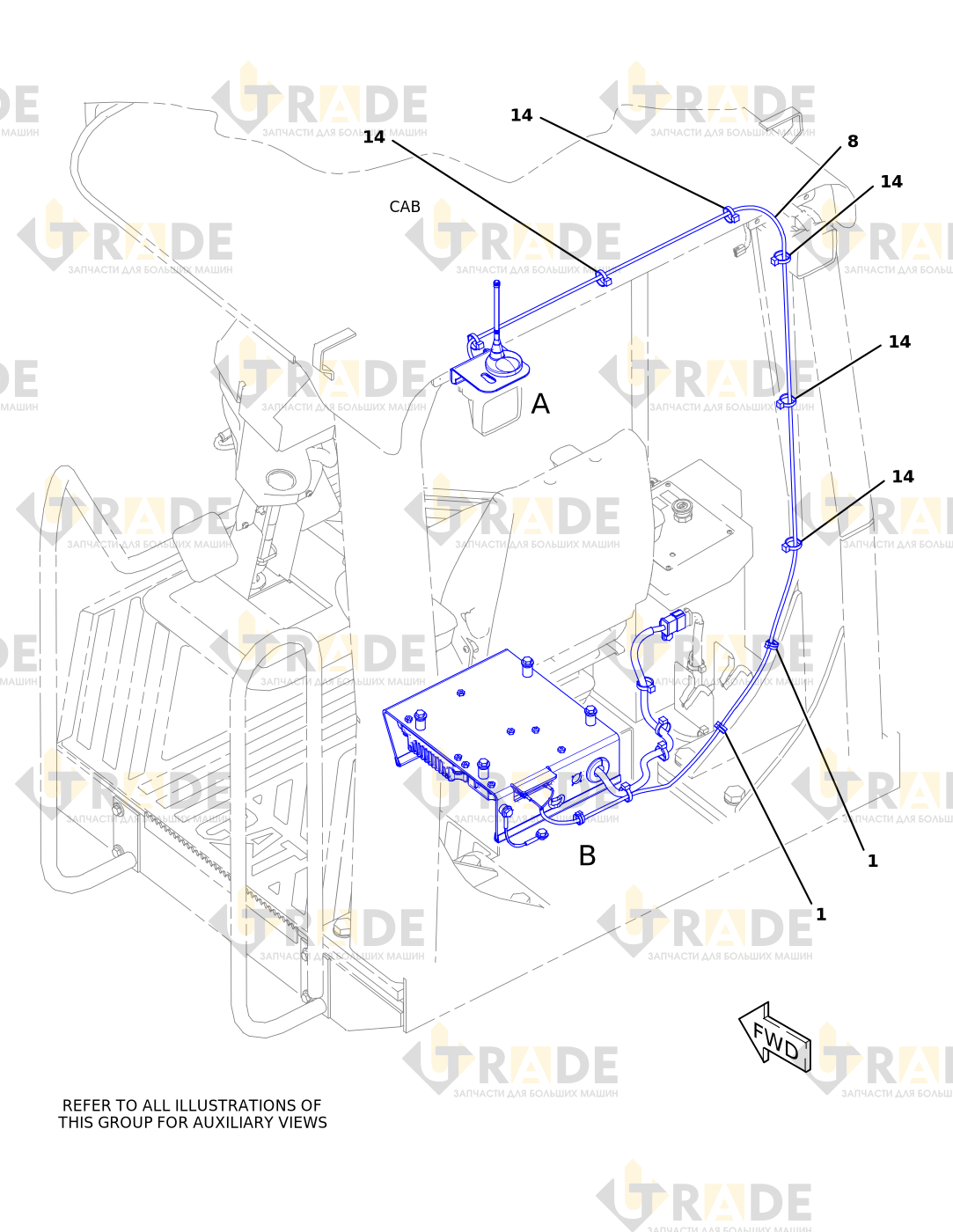

Взрыв-схема узла «Установка в сборе коммуникации -ROPS, FOPS» Caterpillar CS-56: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
22 из 44- КАБЕЛЬНАЯ СТЯЖКА6
- ВИБРОИЗОЛИРУЮЩАЯ ОПОРА8
- ПРОКЛАДКА4
- ШАЙБА4
- СТЯЖКА В СБОРЕ1
- УСТРОЙСТВО СВЯЗИ ЭЛЕКТРОННОГО УЗЛА1
- ГРУППА РАДИОСВЯЗИ - СВЯЗЬ1
- АНТЕННА В СБОРЕ1
- АНТЕННА1
- ОПОРА В СБОРЕ1
- ГАЙКА ПРИВАРНАЯ8
- ЗВЕНО4
- БОНКА - ПРИВАРНАЯ4
- ЖГУТ ПРОВОДОВ В СБОРЕ - УПРАВЛЕНИЕ1
- Концевая шайба1
- КОНТАКТ РАЗЪЕМА8
- Комплект заглушек1
- РОЗЕТКА В СБОРЕ - РАЗЪЕМ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- ЗАГЛУШКА - УПЛОТНЕНИЕ64
- Комплект разъемов1
- РОЗЕТКА - РАЗЪЕМ22
