Caterpillar CS-56 — Планетарный редуктор конечной передачи в сборе - барабан
· 55 позиций в составе· 1 моделей
Взрыв-схема узла «Планетарный редуктор конечной передачи в сборе - барабан» Caterpillar CS-56: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

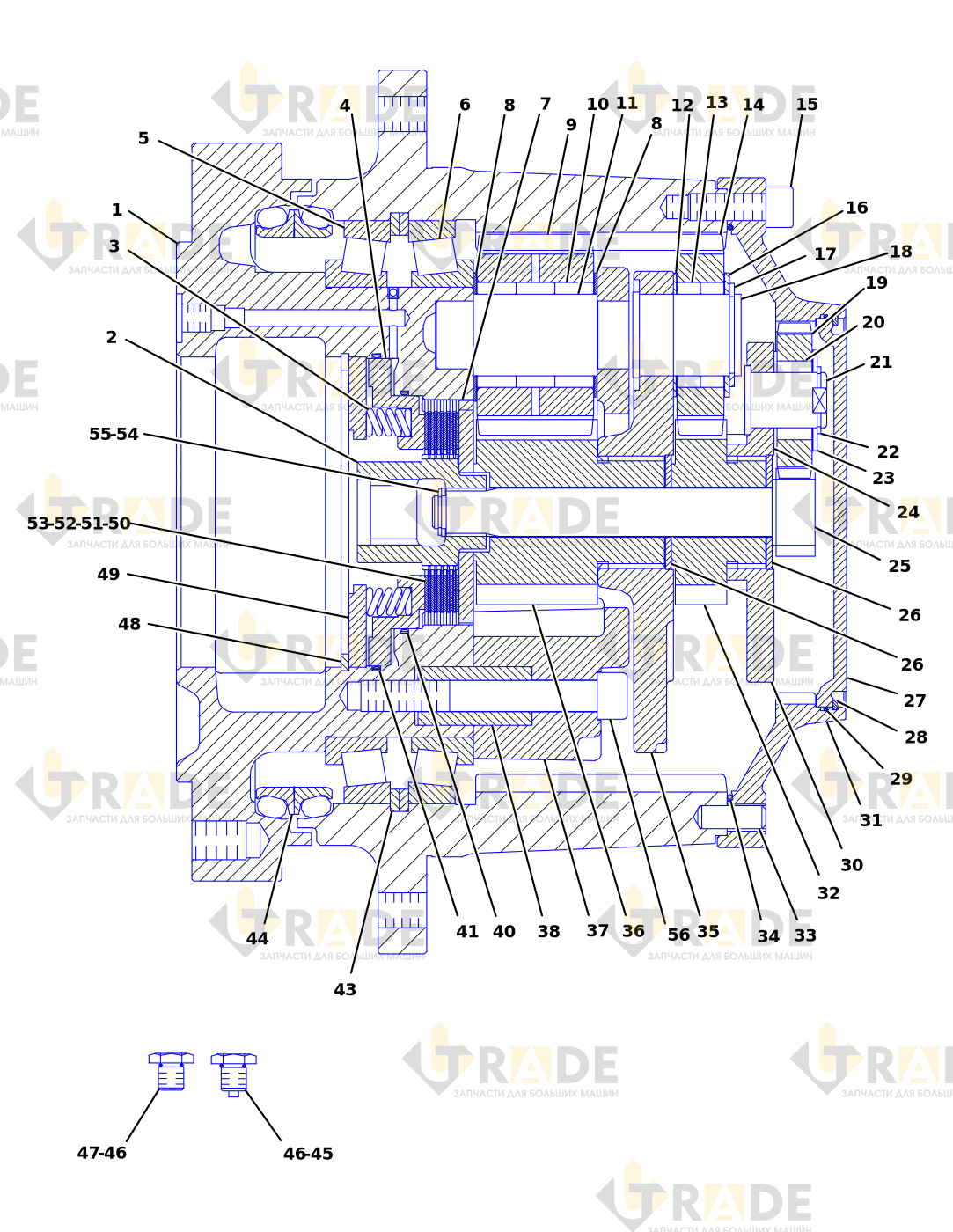

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 55- СТУПИЦА1
- МУФТА1
- ПРУЖИНА16
- Поршень тормоза1
- КОЛПАЧОК2
- СУЖАЮЩАЯСЯ ЧАСТЬ2
- СТОПОРНЫЙ ДИСК1
- ШАЙБА6
- ШЕСТЕРНЯ - ПЛАНЕТАРНОЙ ПЕРЕДАЧИ3
- ИГЛА225
- ШТИФТ3
- ЗАПОРНАЯ ШАЙБА3
- ИГЛА150
- ШЕСТЕРНЯ - ПЛАНЕТАРНОЙ ПЕРЕДАЧИ3
- БОЛТ - ГОЛОВКА ПОД ТОРЦЕВОЙ КЛЮЧ15
- ШАЙБА ШЕСТЕРНИ3
- КОЛЬЦО - СТОПОРНОЕ3
- ШТОК ШЕСТЕРНИ3
- ШЕСТЕРНЯ ВХОДНОЙ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ3
- ИГЛА54
- ШТОК ШЕСТЕРНИ3
- КОЛЬЦО - СТОПОРНОЕ3
- ЗАПОРНАЯ ШАЙБА3
- ШАЙБА ШЕСТЕРНИ3
- ШЕСТЕРНЯ - СОЛНЕЧНАЯ1
- ДИСК2
- КРЫШКА ФЛАНЦА1
- КОЛЬЦО - СТОПОРНОЕ1
Ещё 27 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
