Caterpillar CS-56 — Дверь кабины в сборе сдвижное окно, левая сторона
· 38 позиций в составе· 1 моделей

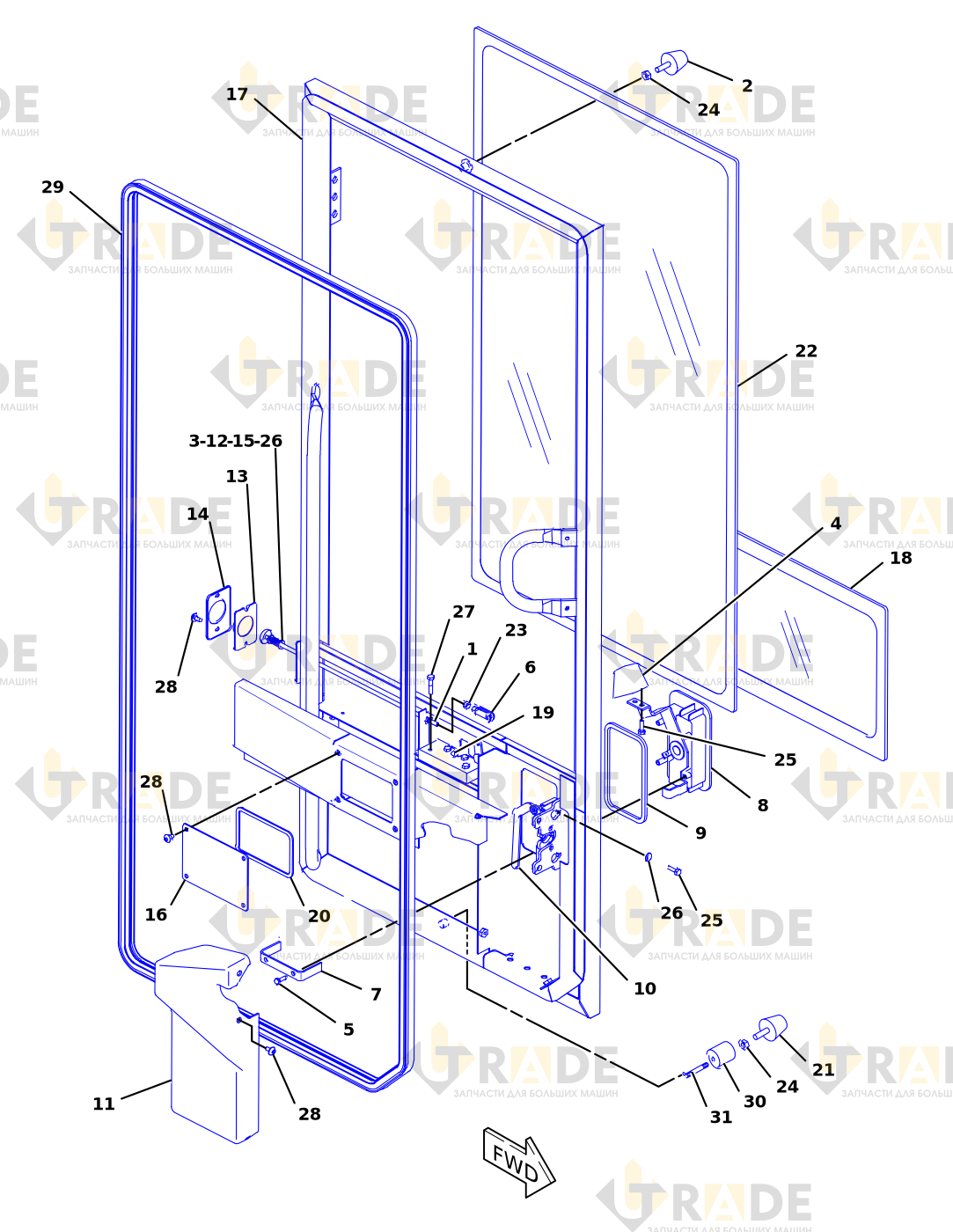

Взрыв-схема узла «Дверь кабины в сборе сдвижное окно, левая сторона» Caterpillar CS-56: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
19 из 38- ПОДШИПНИК1
- БАМПЕР - КОНИЧЕСКИЙ1
- ПРУЖИНА ПЕРЕПУСКНОГО КЛАПАНА1
- РУЧКА ДВЕРИ1
- ВИНТ - МАШИНА4
- ОКОНЕЧНЫЙ ШТОК ВИЛКИ1
- КРОНШТЕЙН2
- РУЧКА В СБОРЕ1
- ПРУЖИНА - РУЧКА1
- УПЛОТНЕНИЕ - РУЧКА1
- ЗАМОК В СБОРЕ - ДВЕРНОЙ1
- КРЫШКА1
- КОЛЬЦО - СТОПОРНОЕ1
- КРЫШКА1
- ПЛАСТИНА1
- ТЯГА В СБОРЕ1
- ПЛАСТИНА1
- ДВЕРЬ В СБОРЕ1
- ВКЛАДЫШ2
