Caterpillar CS-56 — Проводка консоли в сборе - переменный вибрационный
· 40 позиций в составе· 1 моделей

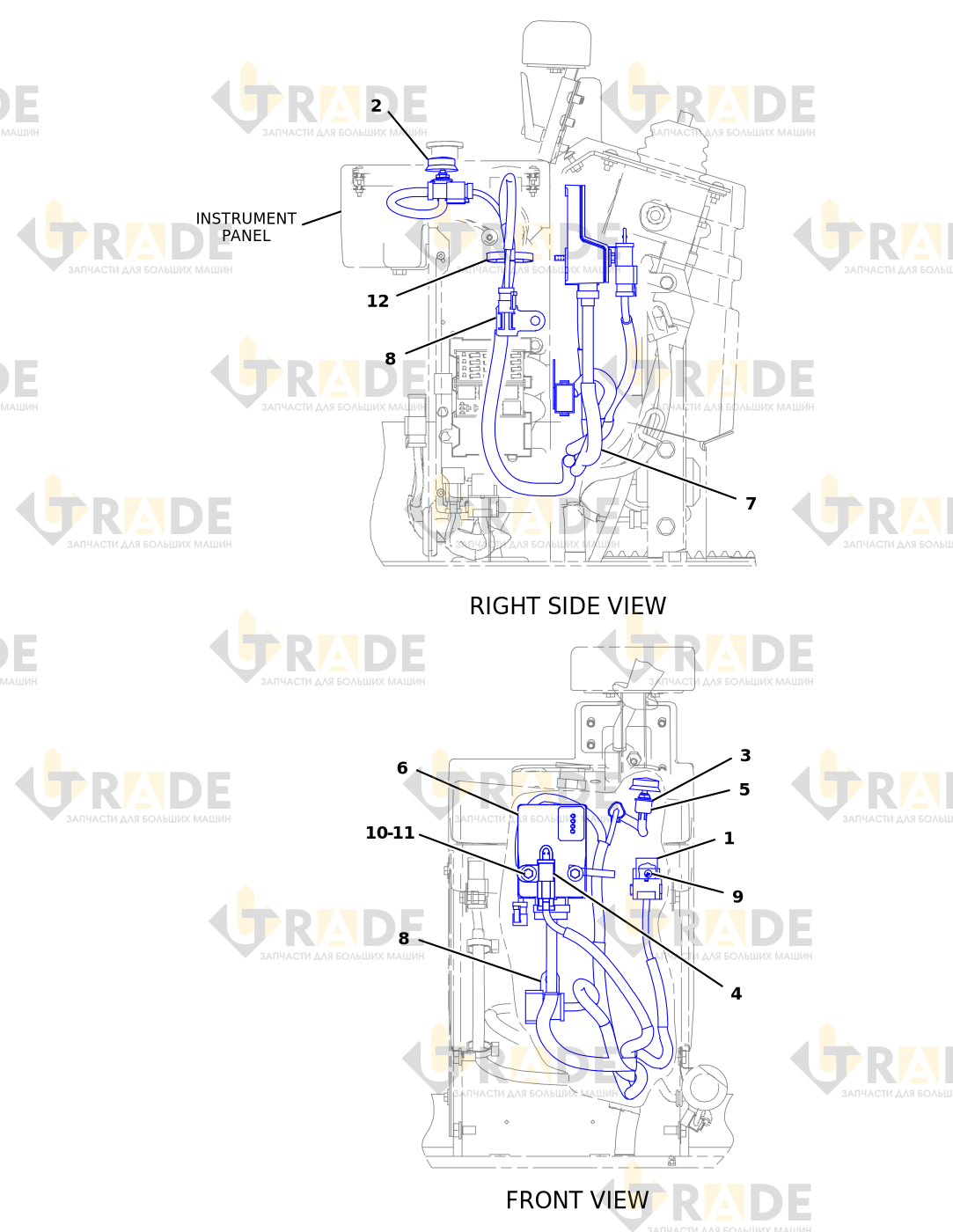

Взрыв-схема узла «Проводка консоли в сборе - переменный вибрационный» Caterpillar CS-56: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
20 из 40- РЕЛЕ В СБОРЕ1
- РУЧКА1
- ШАЙБА1
- РЕЗИСТОР В СБОРЕ1
- Комплект разъемов1
- ПРОВОД
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- КОНТАКТ РАЗЪЕМА6
- ФИКСАТОР1
- ПОТЕНЦИОМЕТР В СБОРЕ1
- Комплект разъемов1
- ПРОВОД - ЭЛЕКТРИЧЕСКОЕ ОБОРУДОВАНИЕ
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- ВТУЛКА
- КОНТРОЛЛЕР В СБОРЕ1
- ЖГУТ ПРОВОДОВ В СБОРЕ - ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН1
- КОРПУС РЕЛЕ1
- БЛОКИРОВКА1
- КОНТАКТ РАЗЪЕМА7
- КОНТАКТ РАЗЪЕМА7
