Hangcha CQD18-AC2S-I — Тормоз механический
· 22 позиций в составе
Взрыв-схема узла «Тормоз механический» Hangcha CQD18-AC2S-I: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

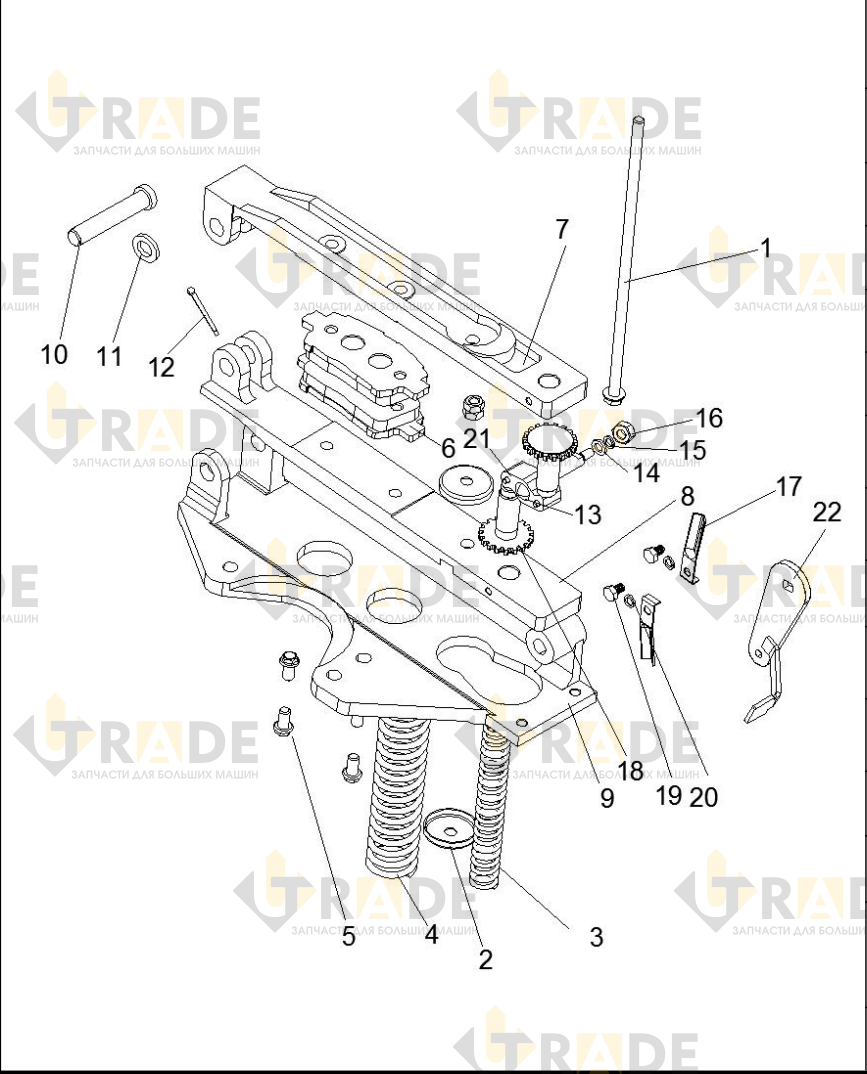

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
11 из 22- Болт1
- Сиденье пружины давления2
- Пружина II1
- Пружина I1
- Болт4
- Тормозная накладка2
- Верхний тормозной суппорт1
- Нижний тормозной суппорт1
- Основание тормоза1
- Палец1
- Шайба1
Ещё 11 позиций состава и артикулы — после регистрации.
