Hangcha CQD18-AC2S-I — Цилиндр подъема, подъем и правый
· 26 позиций в составе

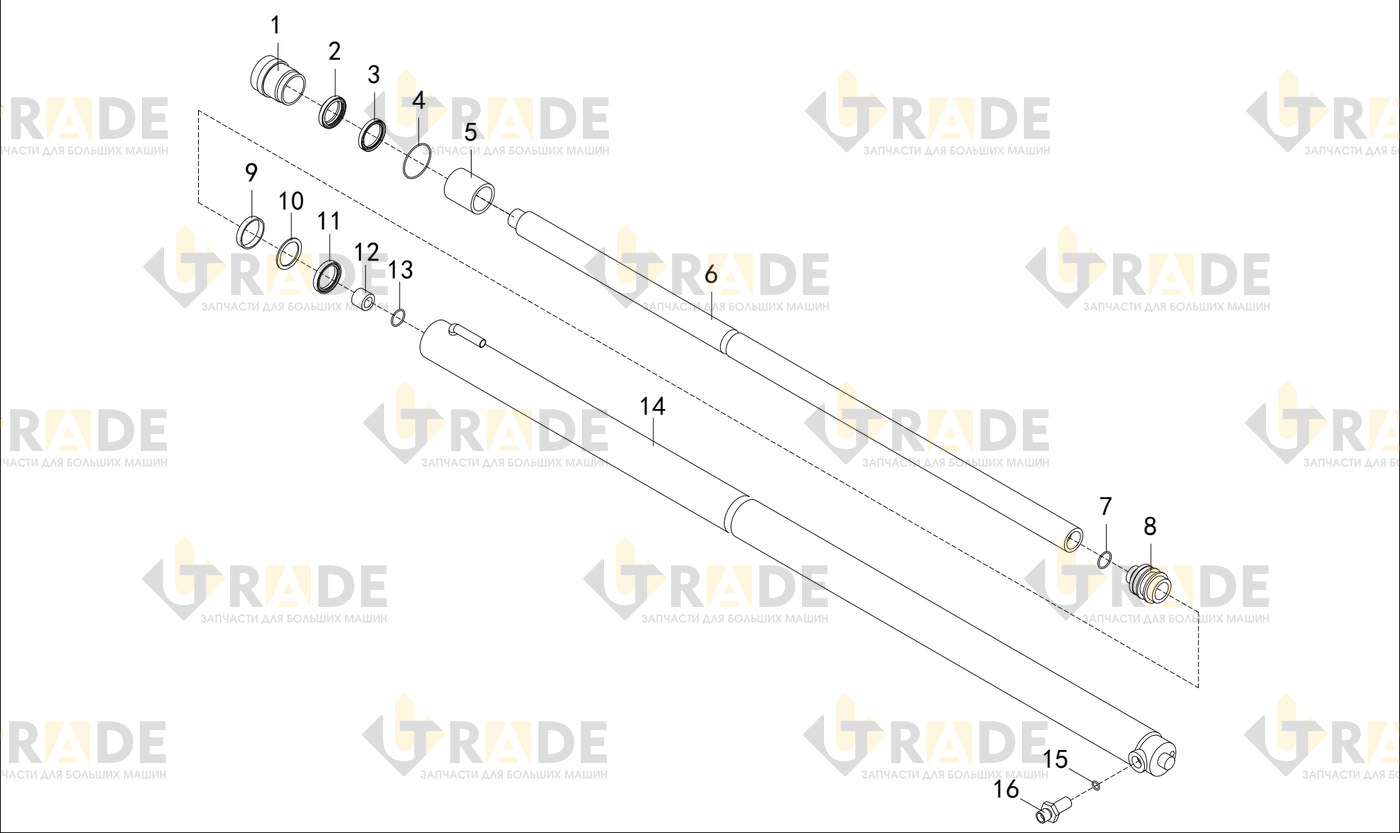

Взрыв-схема узла «Цилиндр подъема, подъем и правый» Hangcha CQD18-AC2S-I: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
13 из 26- Направляющая втулка1
- Пыльник DKI d351
- ISI-кольцо 60×3.51
- Кольцо O-образное 46.2×2.651
- Шток поршня1
- Шток поршня1
- Шток поршня1
- Шток поршня1
- Цепное кольцо 211
- Поршень1
- Опорное кольцо1
- Защитное кольцо1
- Уплотнительное кольцо D451
Ещё 13 позиций состава и артикулы — после регистрации.
