Hangcha CQD18-AC2S-I — Электрическая система III
· 29 позиций в составе

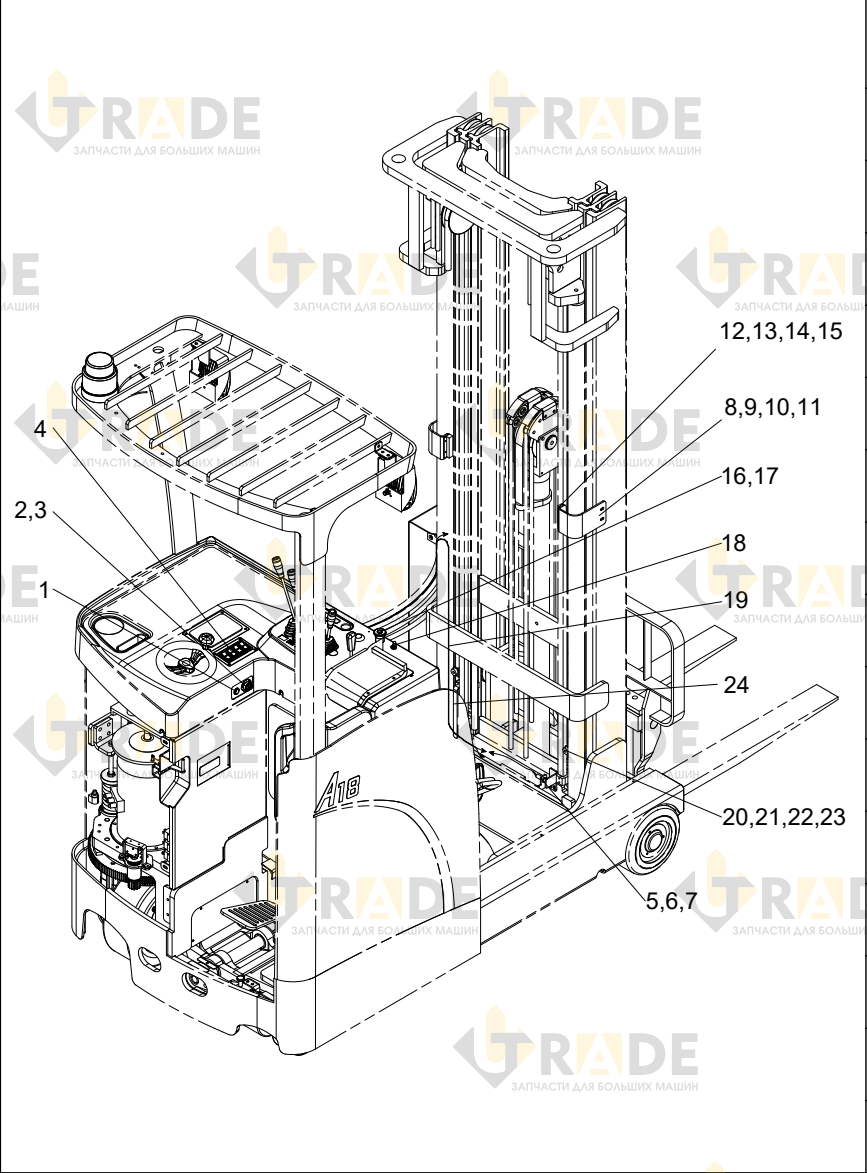

Взрыв-схема узла «Электрическая система III» Hangcha CQD18-AC2S-I: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
15 из 29- Кнопка сброса в сборе1
- Электрический концевой выключатель двери1
- Жгут проводов замкового выключателя1
- Выключатель с ключом в сборе1
- Тумблер в сборе1
- Сборка датчика приближения1
- Сборка датчика приближения1
- Тестовая пластина датчика приближения1
- Пластина датчика приближения1
- Крепежная пластина магнитного выключателя1
- Болт M6×122
- Прокладка 62
- Болт M6 20 Шайба 62
- Магнитный выключатель1
- Болт M4×122
Ещё 14 позиций состава и артикулы — после регистрации.
