Hangcha CQD18-AC2S-I — Система масляных контуров мачты
· 83 позиций в составе

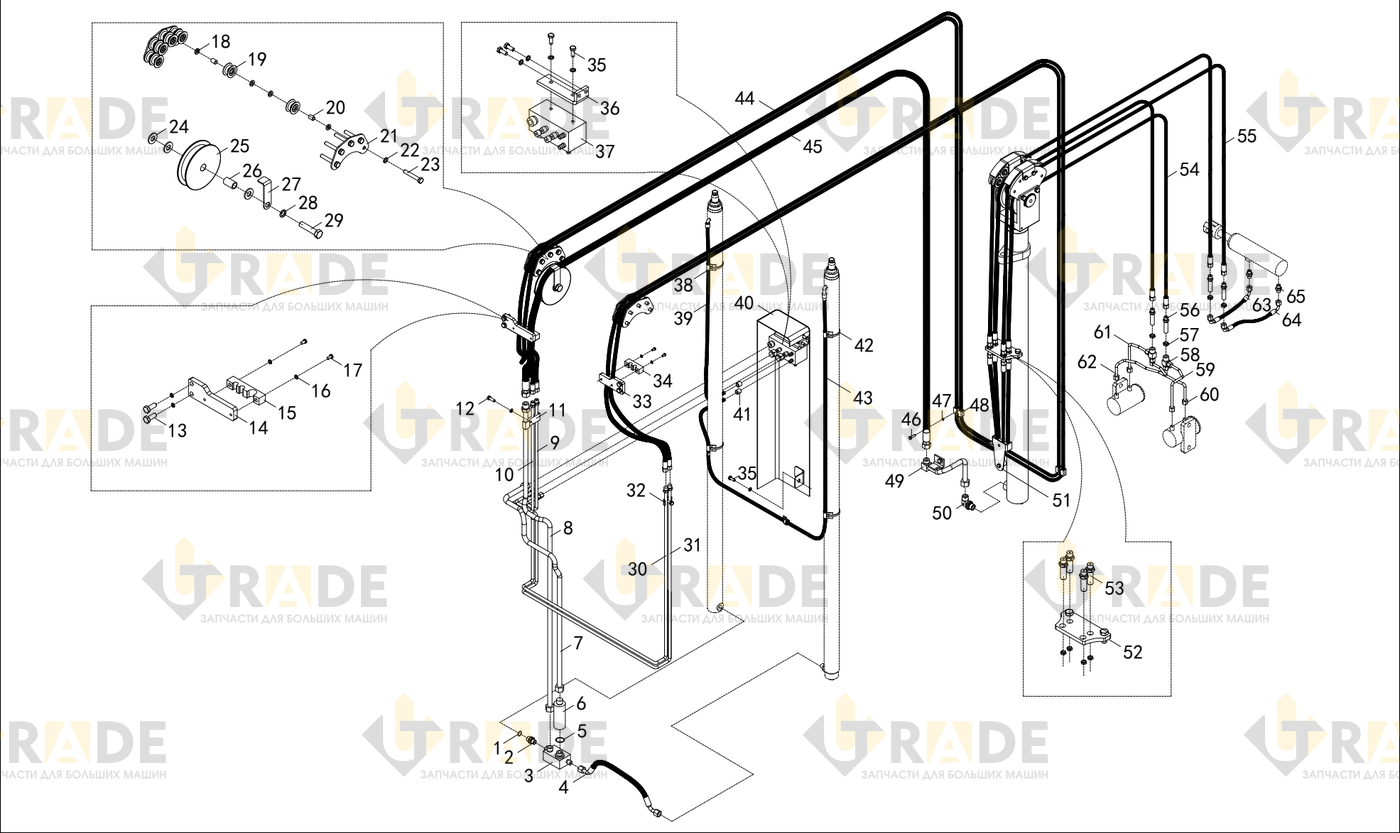

Взрыв-схема узла «Система масляных контуров мачты» Hangcha CQD18-AC2S-I: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
42 из 83- Уплотнительное кольцо O-Ring 20×2.41
- Соединитель1
- Масляный блок1
- Трубопровод масляный в сборе1
- Уплотнительное кольцо 24×2.41
- Клапан ограничения скорости1
- Стальная труба1
- Стальная труба1
- Стальная труба1
- Стальная труба1
- Хомут1
- Болт M8×252
- Шайба 106
- Пластина1
- Хомут1
- Шайба пружинная 814
- Болт M8×304
- Шайба50
- Шкив20
- Втулка вала20
- Дефлектор4
- Прокладка 1018
- Болт M10×2510
- Шайба3
- Шкив1
- Хомут1
- Дефлектор1
- Шайба1
- Болт M16×701
- Стальная труба1
- Стальная труба1
- Хомут2
- Пластина1
- Хомут1
- Болт M8×206
- Гибка листа1
- Масляный блок1
- Лента4
- Возвратная масляная труба1
- Возвратная масляная труба1
- Возвратная масляная труба1
- Возвратная масляная труба1
Ещё 41 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы CQD18-AC2S-I
