Hangcha CQD18-AC2S-I — Система кузова
· 89 позиций в составе
Взрыв-схема узла «Система кузова» Hangcha CQD18-AC2S-I: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

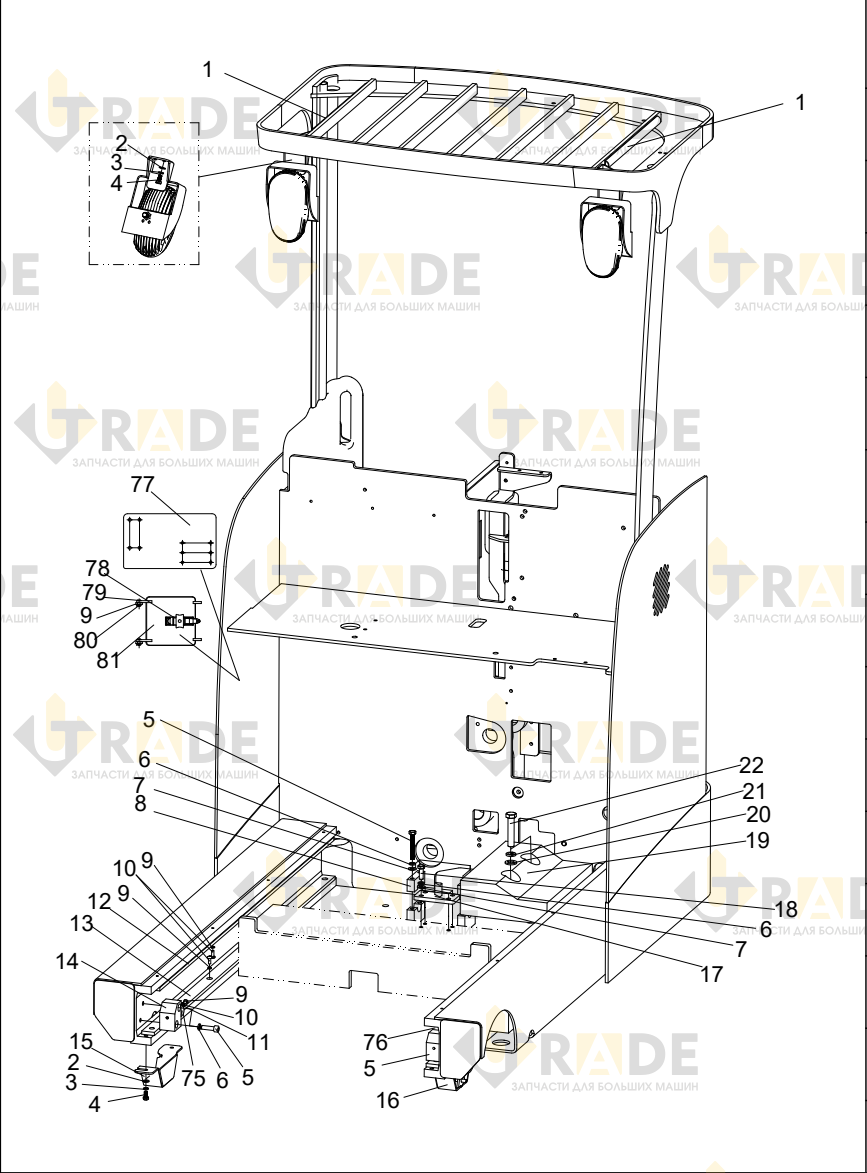

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
45 из 89- Короткая резьбовая труба2
- Палец 2 16 Шайба 828
- Шайба пружинная 828
- Болт M8×1620
- Болт M10×704
- Прокладка 1016
- Шайба16
- Крышка подшипника цилиндра2
- Болт M6 20 Шайба 611
- Винт16
- Прокладка 611
- Верхняя пластина2
- Верхняя пластина2
- Нижняя пластина2
- Нижняя пластина2
- Конечный выключатель правый1
- Устройство обнаружения правого переднего колеса1
- Устройство обнаружения переднего колеса подъема1
- Кронштейн штанги аккумулятора1
- Болт4
- Противовес1
- Прокладки пружинные 162
- Шайба2
- Болт M16×1.5×602
- Блок2
- Левый ограничитель1
- Переходная плата аккумулятора1
- Блокировка рычага1
- Палец B6×182
- Штифт 2×182
- Боковая дверь1
- Болт M6×121
- Крышка1
- Накладка педали1
- Педаль в сборе1
- Палец1
- Втулка вала ведущего моста1
- Болт M8×188
- Опора1
- Труба с резьбой1
- Подушка сиденья1
- Амортизатор1
- Крепление бокового подзарядного разъема1
- Резиновая заглушка4
- Подшипник переключателя1
Ещё 44 позиций состава и артикулы — после регистрации.
