Hangcha CQD18-AC2S-I — Система контуров моторного масла
· 46 позиций в составе

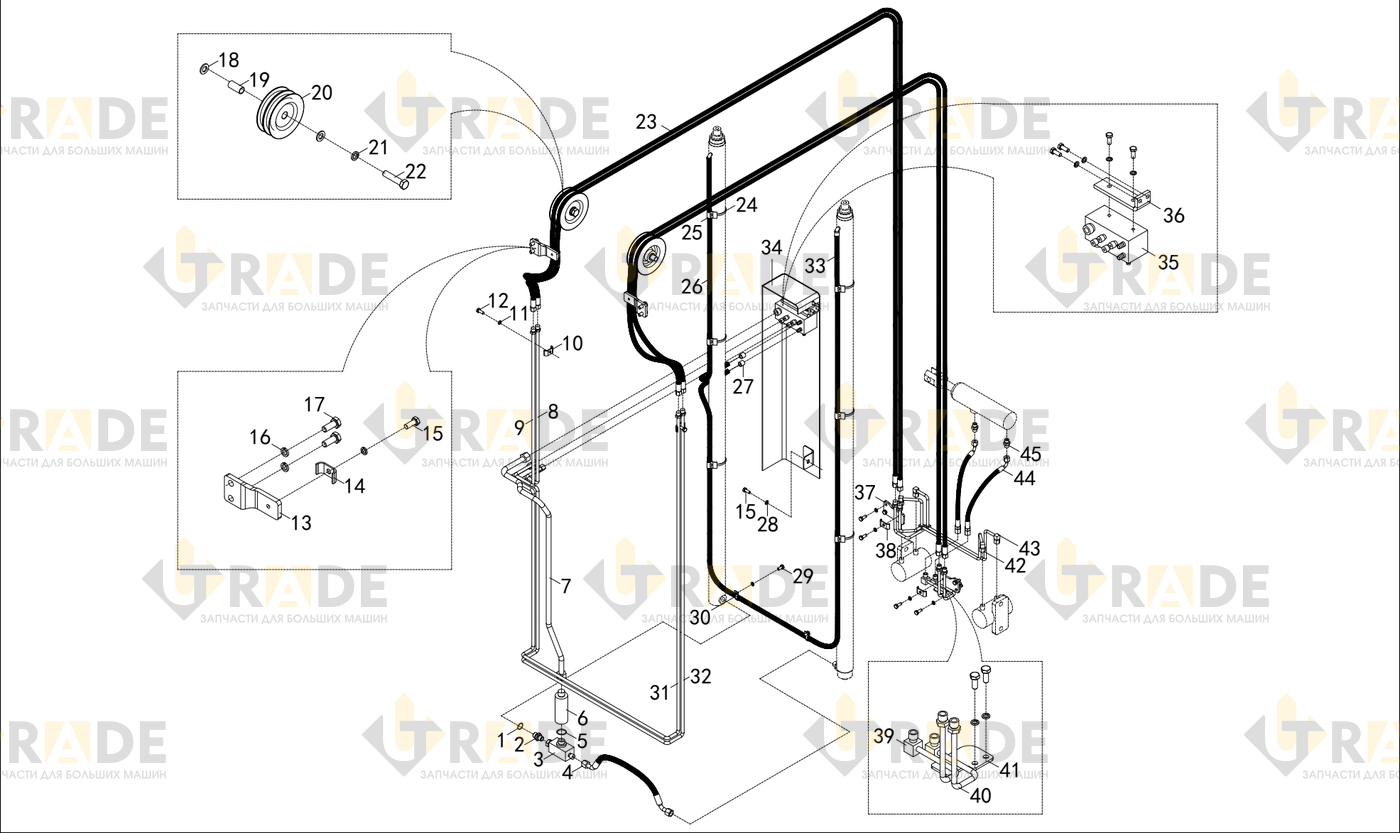

Взрыв-схема узла «Система контуров моторного масла» Hangcha CQD18-AC2S-I: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
23 из 46- Система контуров моторного масла1
- Уплотнительное кольцо 24×2.41
- Соединитель1
- Соединитель1
- Трубопровод масляный в сборе1
- Уплотнительное кольцо O-Ring 20×2.41
- Клапан ограничения скорости1
- Стальная труба1
- Стальная труба1
- Стальная труба1
- Хомут2
- Шайба пружинная 816
- Болт M8×252
- Неподвижная пластина2
- Хомут1
- Болт M8×2012
- Прокладка 104
- Болт M10×254
- Прокладки пружинные 164
- Втулка вала2
- Шкив2
- Шайба2
- Болт M16×702
Ещё 23 позиций состава и артикулы — после регистрации.
