Hangcha CQD18-AC2S-I — Редуктор
· 34 позиций в составе

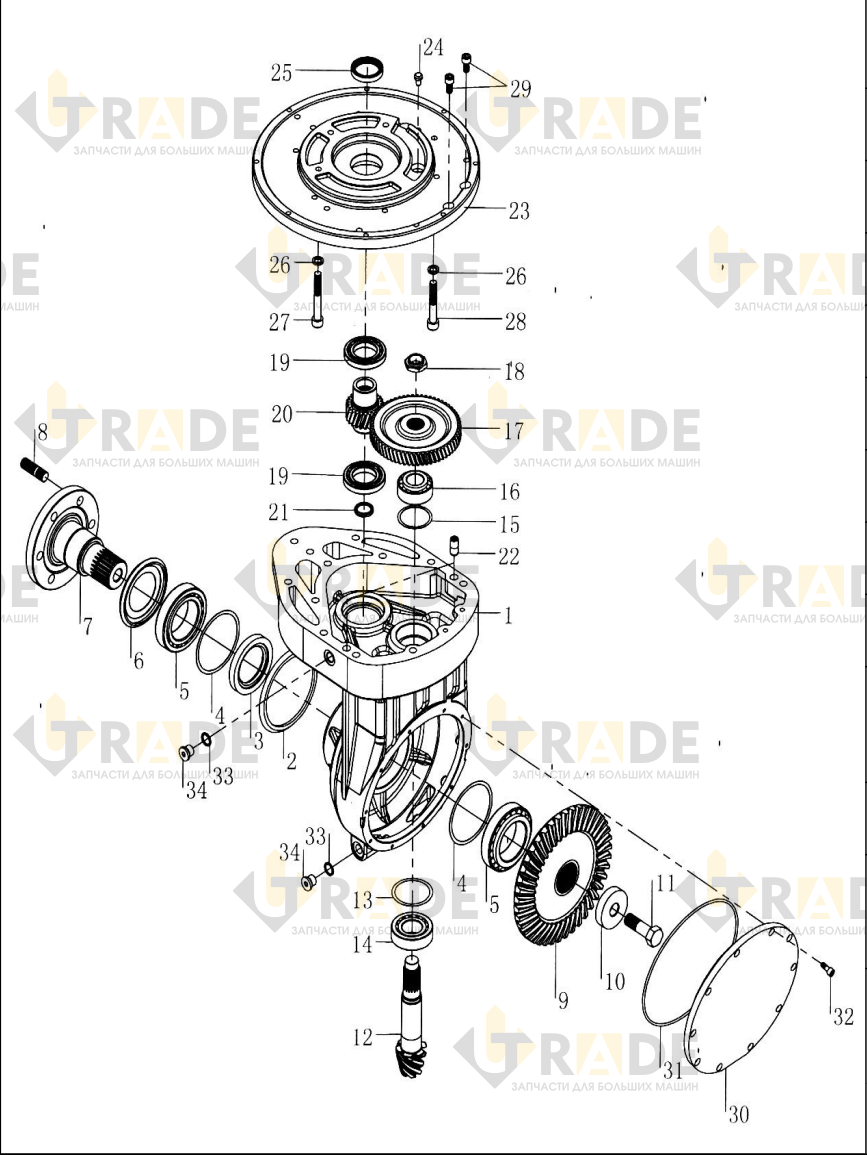

Взрыв-схема узла «Редуктор» Hangcha CQD18-AC2S-I: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
17 из 34- Корпус1
- Кольцо пылезащитное1
- Маслосъемное кольцо1
- Регулировочная шайба按需
- Подшипник 332052
- Уплотнительное кольцо1
- Выходной фланец1
- Шпилька6
- Косозубая шестерня пассивная1
- Шайба1
- Пробка с шестигранным потайным отверстием M16×501
- Ведущая коническая шестерня1
- Регулировочная шайба按需
- Подшипник 332051
- Регулировочная шайба按需
- Подшипник 332051
- Ведомая шестерня1
Ещё 17 позиций состава и артикулы — после регистрации.
