Hangcha CPCD50-AG42 — Рулевая ось J CPCD50/60/70-AG55 L CPCD50/60/70-AG58 N
· 41 позиций в составе
Взрыв-схема узла «Рулевая ось J CPCD50/60/70-AG55 L CPCD50/60/70-AG58 N» Hangcha CPCD50-AG42: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

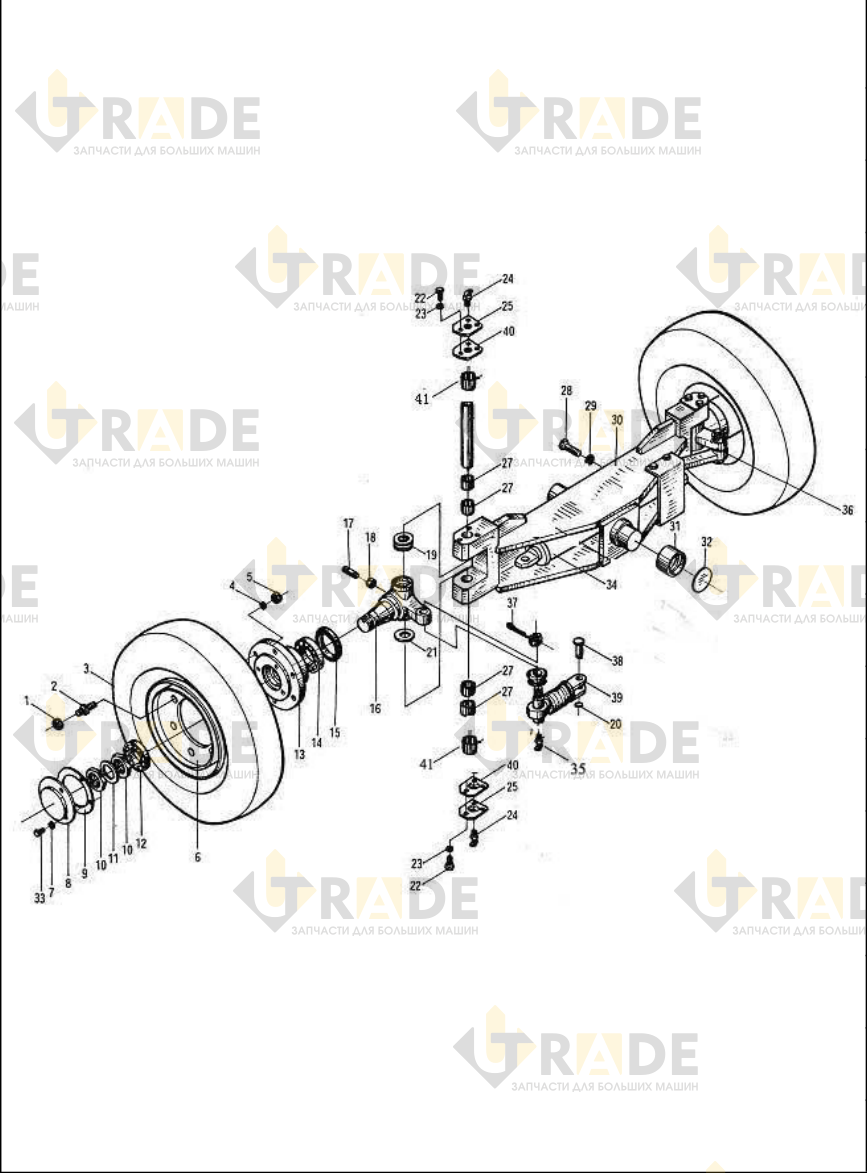

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
21 из 41- Гайка, шинная12
- Болт шины12
- Шина рулевая2
- Прокладка 2012
- Гайка M20×212
- Ступица колеса2
- Шайба пружинная 814
- Концевая крышка2
- Прокладка2
- Гайка4
- Шайба стопорная2
- Подшипник2
- Ступица2
- Подшипник2
- Сальник SD95×130×122
- Левый поворотный кулак1
- Винт2
- Гайка M14×1,52
- Подшипник 512082
- Пружинный хомут 202
- Регулировочная шайба2
Ещё 20 позиций состава и артикулы — после регистрации.
