Hangcha CPCD50-AG42 — Регулятор дроссельной заслонки ○
· 35 позиций в составе

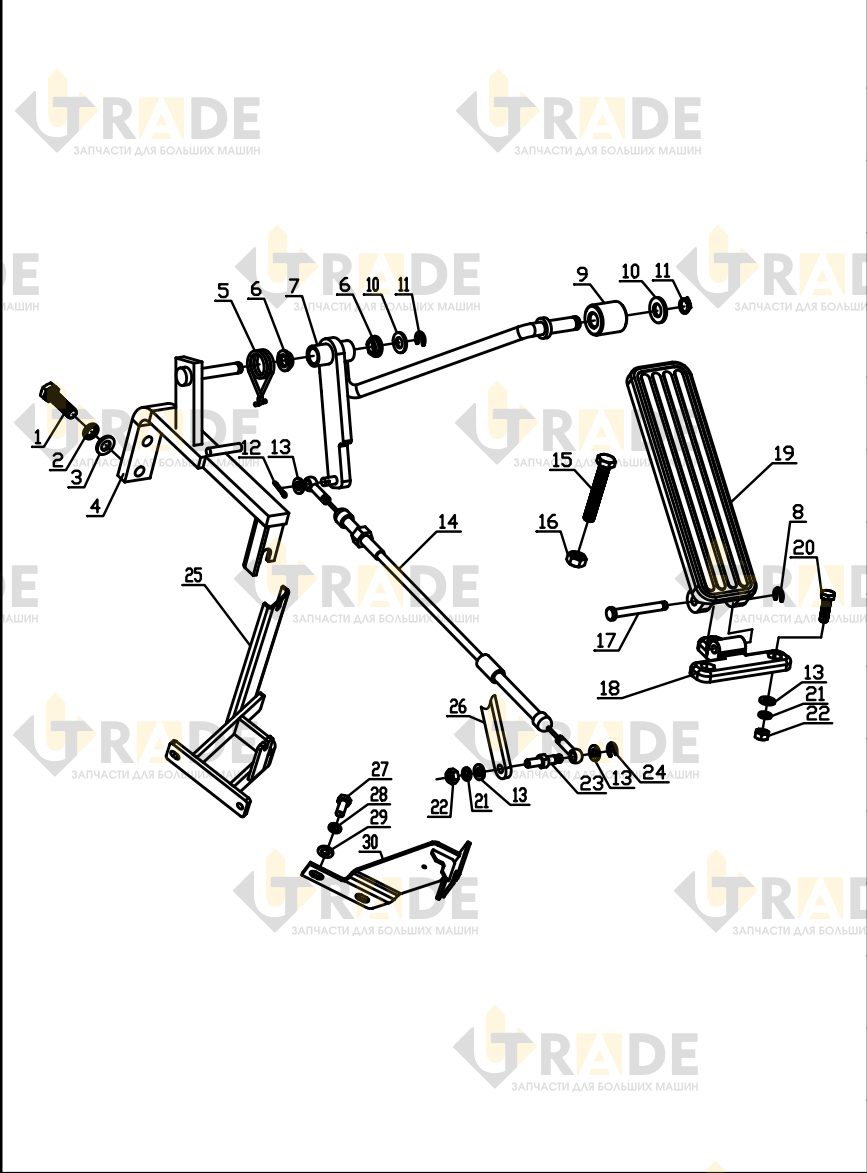

Взрыв-схема узла «Регулятор дроссельной заслонки ○» Hangcha CPCD50-AG42: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
18 из 35- Болт M8×302
- Шайба пружинная 82
- Палец 2 16 Шайба 82
- Кронштейн дроссельной заслонки1
- Натяжная пружина1
- Втулка2
- Качающийся рычаг1
- Противоотжимное кольцо 61
- Ролик1
- Шайба1
- Палец 2 16 Шайба 81
- Шайба2
- Внешние стопорные кольца1
- Противоотжимное кольцо 61
- Внешние стопорные кольца2
- Штифт 1.6×161
- Прокладка 66
- Трос дроссельной заслонки1
Ещё 17 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы CPCD50-AG42
