Hangcha CPCD50-AG42 — Гидротрансформатор
· 57 позиций в составе
Взрыв-схема узла «Гидротрансформатор» Hangcha CPCD50-AG42: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

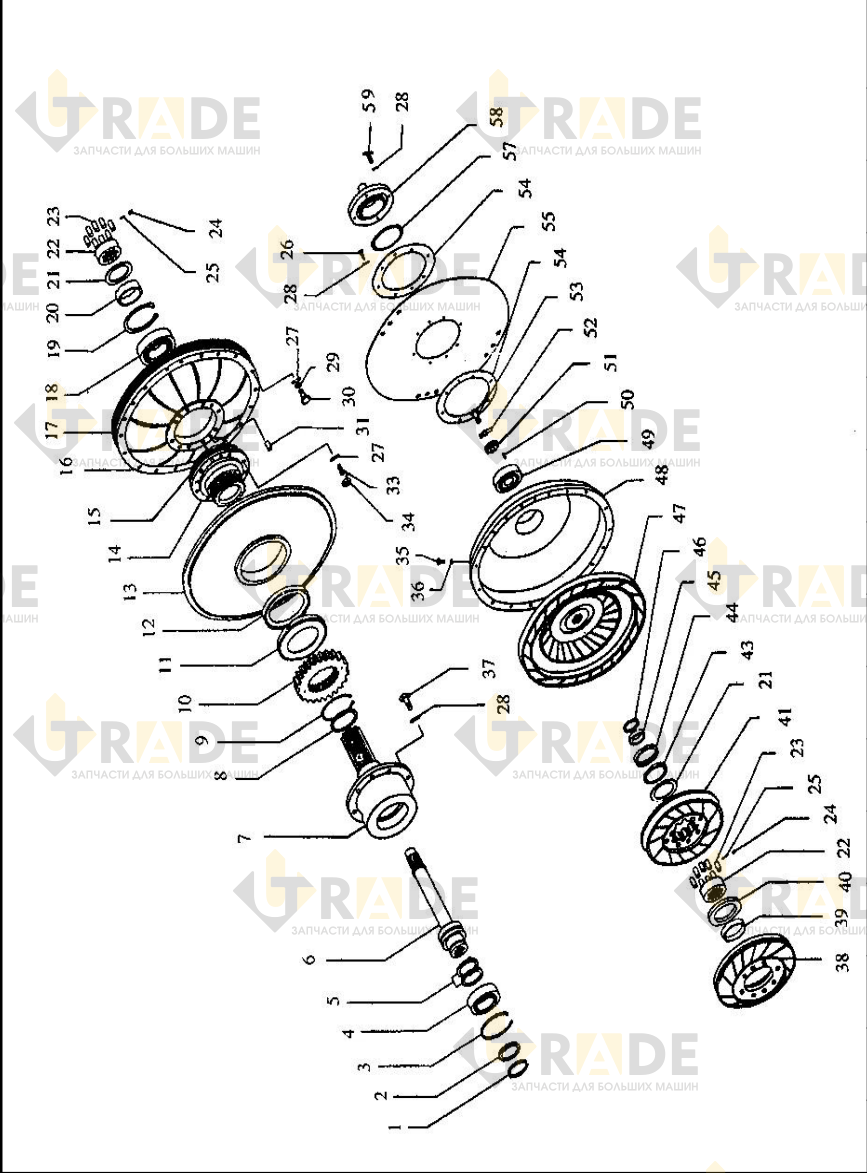

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
29 из 57- Кольцевая втулка 501
- Шайба1
- Кольцо блока 901
- Подшипник 62101
- Маслосъемное кольцо2
- Вал турбины1
- Блок направляющих колес1
- Кольцо1
- Кольцо блока 951
- Зубчатое колесо1
- Маслосъемный диск1
- Сальник 60×85×121
- Накладка1
- Колесо помпы1
- Шайба1
- Рабочее колесо помпы1
- Шайба1
- Подшипник1
- Кольцо блока 1001
- Среднее кольцо1
- Шайба2
- Комплект однонаправленных колес2
- Ролик16
- Опора пружины16
- Пружина16
- Болт8
- Шайба пружинная 824
- Прокладка 108
- Шайба24
Ещё 28 позиций состава и артикулы — после регистрации.
