Hangcha CPCD50-AG42 — Рулевая ось
· 43 позиций в составе

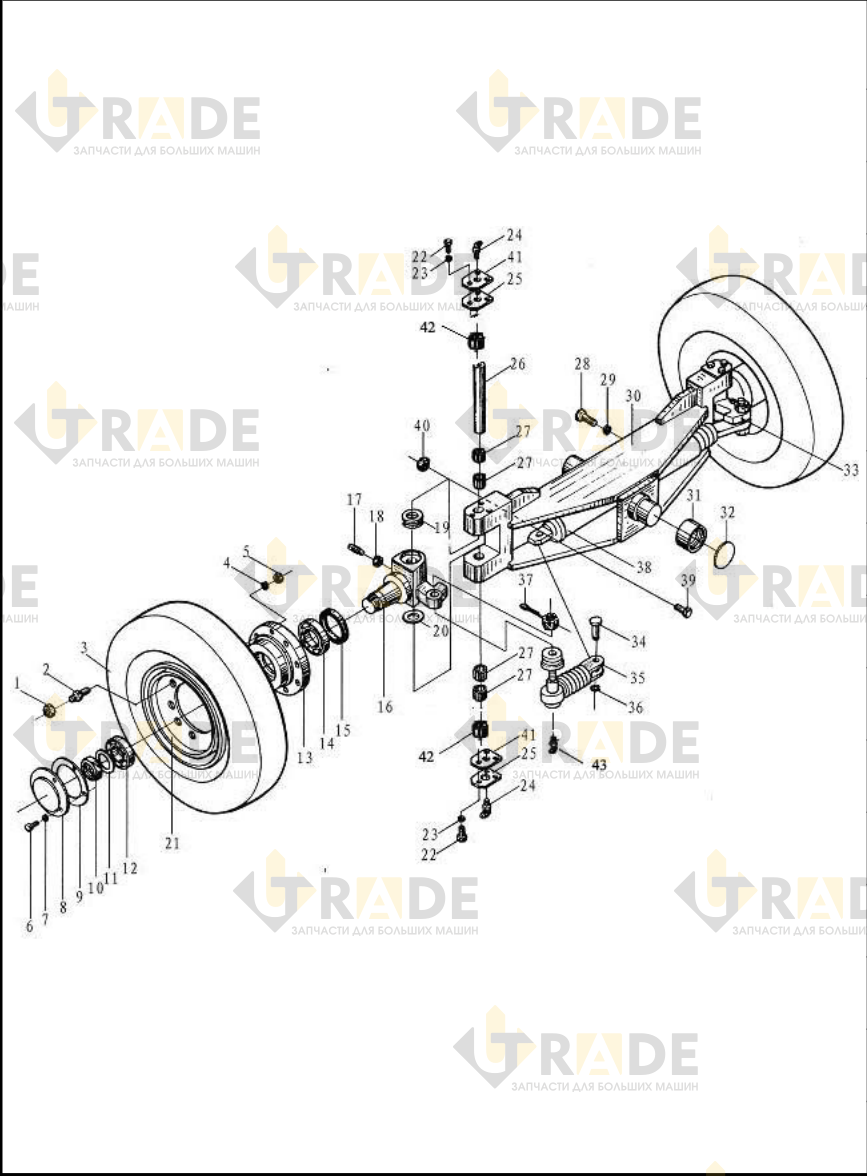

Взрыв-схема узла «Рулевая ось» Hangcha CPCD50-AG42: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
22 из 43- Гайка, шинная16
- Болт шины16
- Шина рулевая2
- Прокладка 2016
- Гайка M20×216
- Болт M8×166
- Шайба пружинная 86
- Концевая крышка2
- Прокладка2
- Гайка4
- Шайба стопорная2
- Подшипник2
- Ступица2
- Подшипник2
- Маслосъемное кольцо2
- Левый поворотный кулак1
- Винт2
- Гайка M14×1,52
- Подшипник 512092
- Регулировочная шайба2
- Диск заднего колеса2
- Болт M6×1212
Ещё 21 позиций состава и артикулы — после регистрации.
