Hangcha CPCD35-AG97 — Трансмиссия (часть 1, типа сцепления) Механическая трансмиссия
· 34 позиций в составе

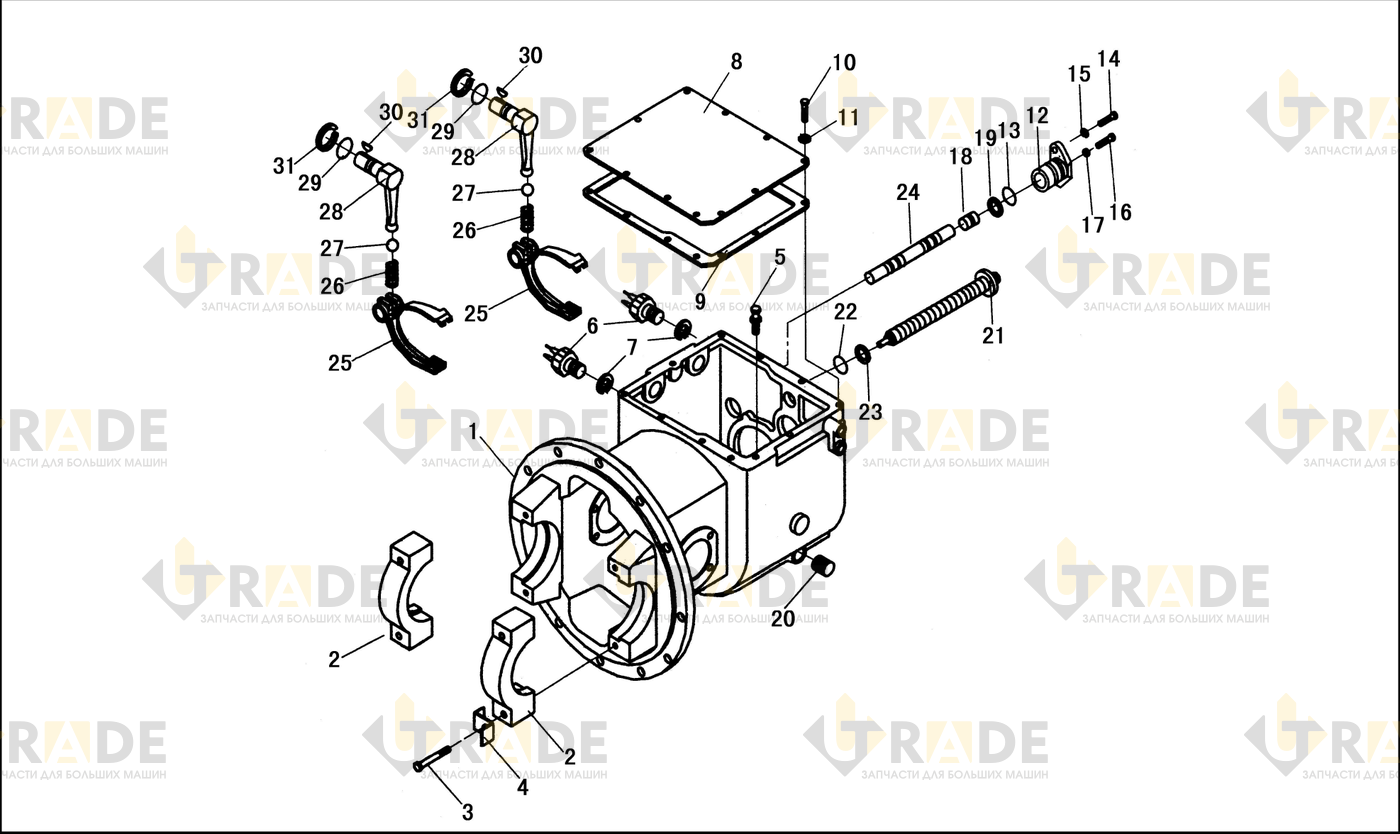

Взрыв-схема узла «Трансмиссия (часть 1, типа сцепления) Механическая трансмиссия» Hangcha CPCD35-AG97: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
17 из 34- Корпус трансмиссии1
- Корпус трансмиссии1
- Корпус трансмиссии1
- Крышка подшипника2
- Крышка подшипника2
- Болт4
- Пластина блокировки4
- Воздухоотводчик1
- Переключатель1
- Уплотнительное кольцо1
- Крышка корпуса1
- Прокладка, корпус1
- Болт M10×1610
- Прокладка 1010
- Рукоять вала1
- Подшипники1
- Болт M8×202
Ещё 17 позиций состава и артикулы — после регистрации.
