Hangcha CPCD35-AG97 — Передний мост (1), 25-07-02, все модели trucks
· 46 позиций в составе
Взрыв-схема узла «Передний мост (1), 25-07-02, все модели trucks» Hangcha CPCD35-AG97: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

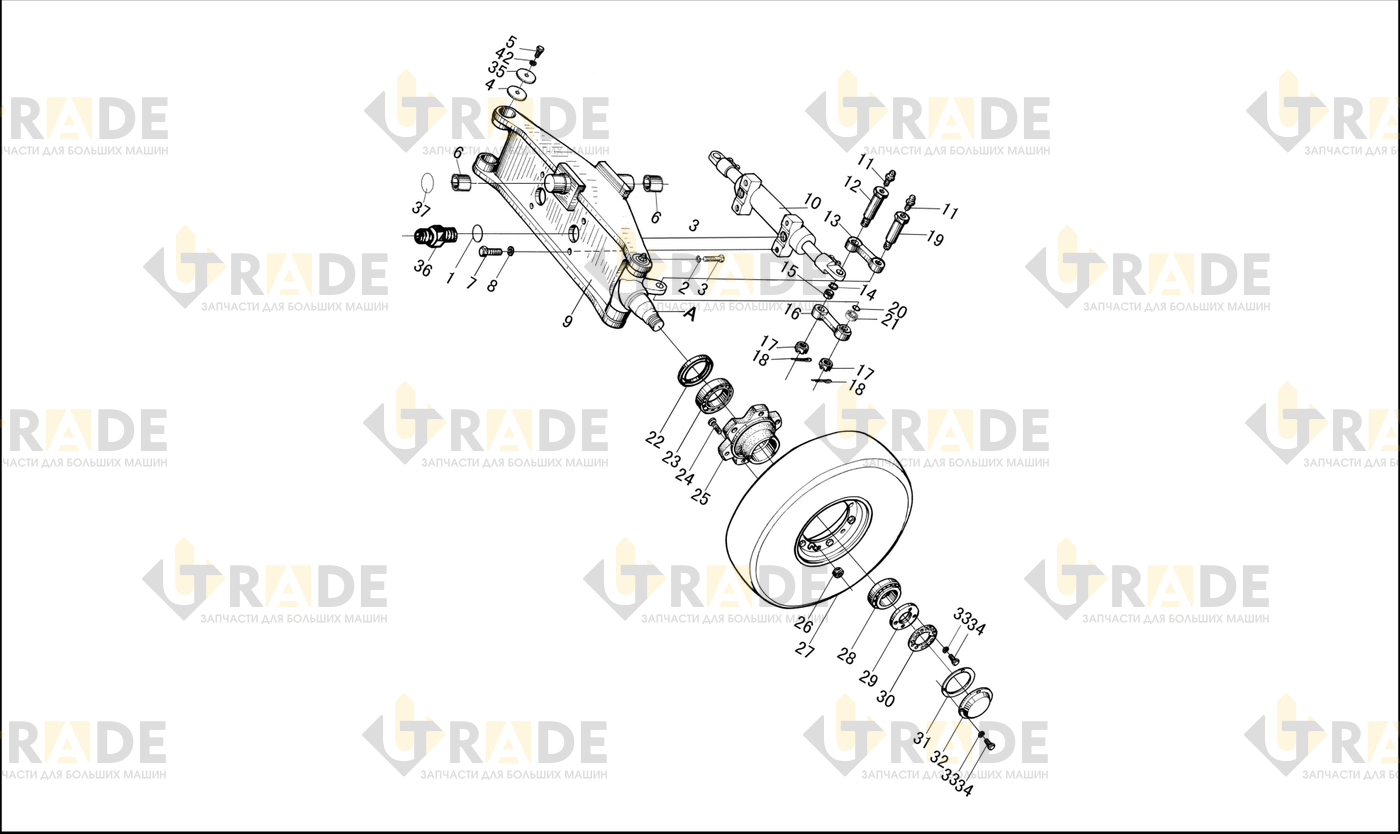

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
23 из 46- Рулевая ось1
- Рулевая ось1
- Уплотнительное кольцо P112
- Гайка M14×1,52
- Болт2
- Пластина4
- Прокладка4
- Болт12
- Болт M6×1612
- Подшипник2
- Болт M14×1.5×404
- Болт M16×1.5×354
- Болт M14×1.5×454
- Корпус управляемого моста1
- Корпус управляемого моста1
- Гидроцилиндр рулевого управления1
- Гидроцилиндр рулевого управления1
- Ниппель для смазки4
- Палец2
- Тяга рулевого управления2
- Циркулярное кольцо 352
- Подшипник2
- Тяга рулевого управления2
Ещё 23 позиций состава и артикулы — после регистрации.
