Hangcha CPCD35-AG97 — Кран ручного хода (тип тор-кон) ZhongNan
· 32 позиций в составе

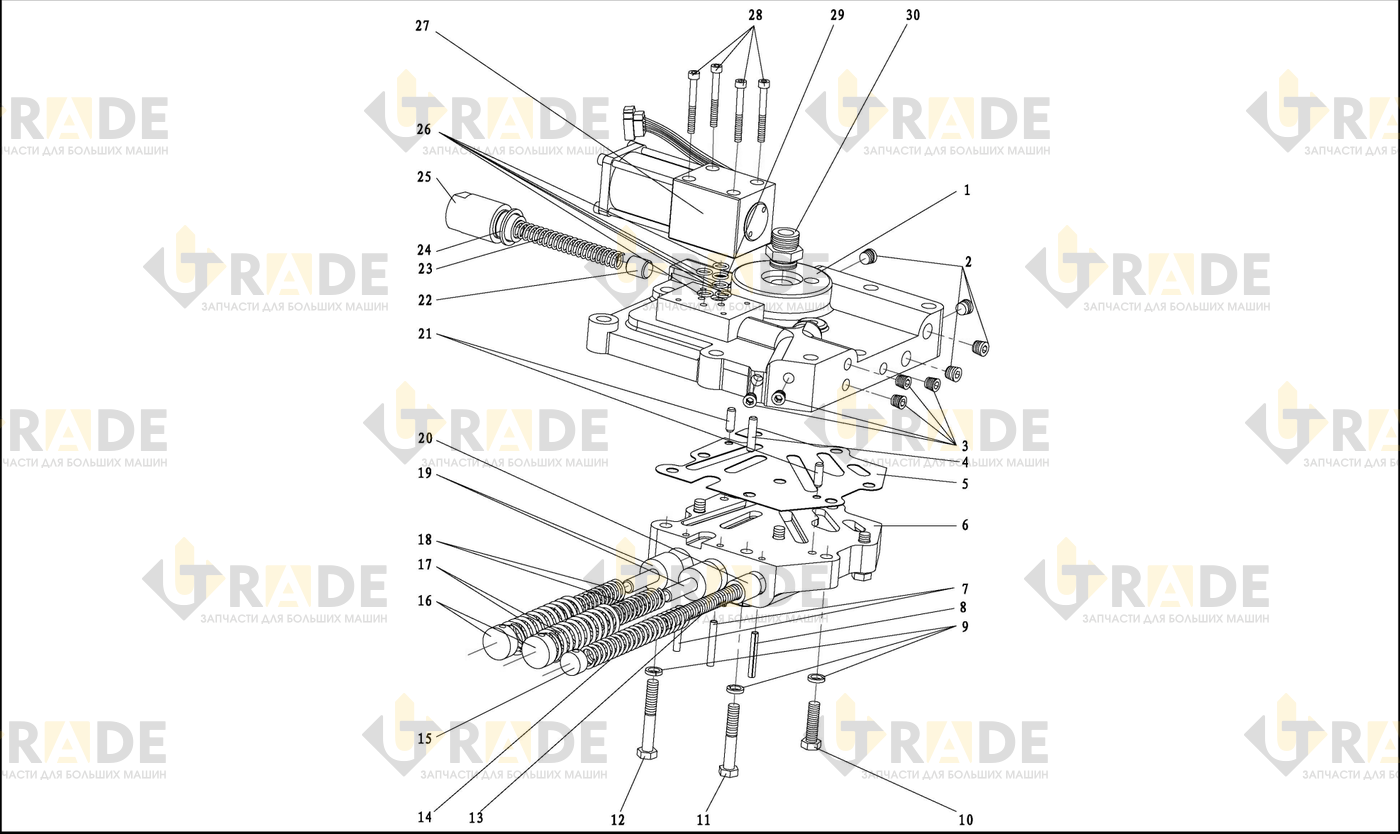

Взрыв-схема узла «Кран ручного хода (тип тор-кон) ZhongNan» Hangcha CPCD35-AG97: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
16 из 32- Кран ручного хода в сборе1
- Крышка корпуса1
- Заглушка4
- Заглушка5
- Цилиндрический палец1
- Бумажная прокладка1
- Корпус клапана1
- Цилиндрический упругий штифт2
- Цилиндрический упругий штифт1
- Прокладки пружинные 168
- Болт2
- Болт3
- Болт3
- Пружина1
- Пружина1
- Заглушка1
Ещё 16 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы CPCD35-AG97
