Hangcha CPCD35-AG97 — Редуктор и дифференциал (ZhongNan) Все модели грузовика
· 48 позиций в составе

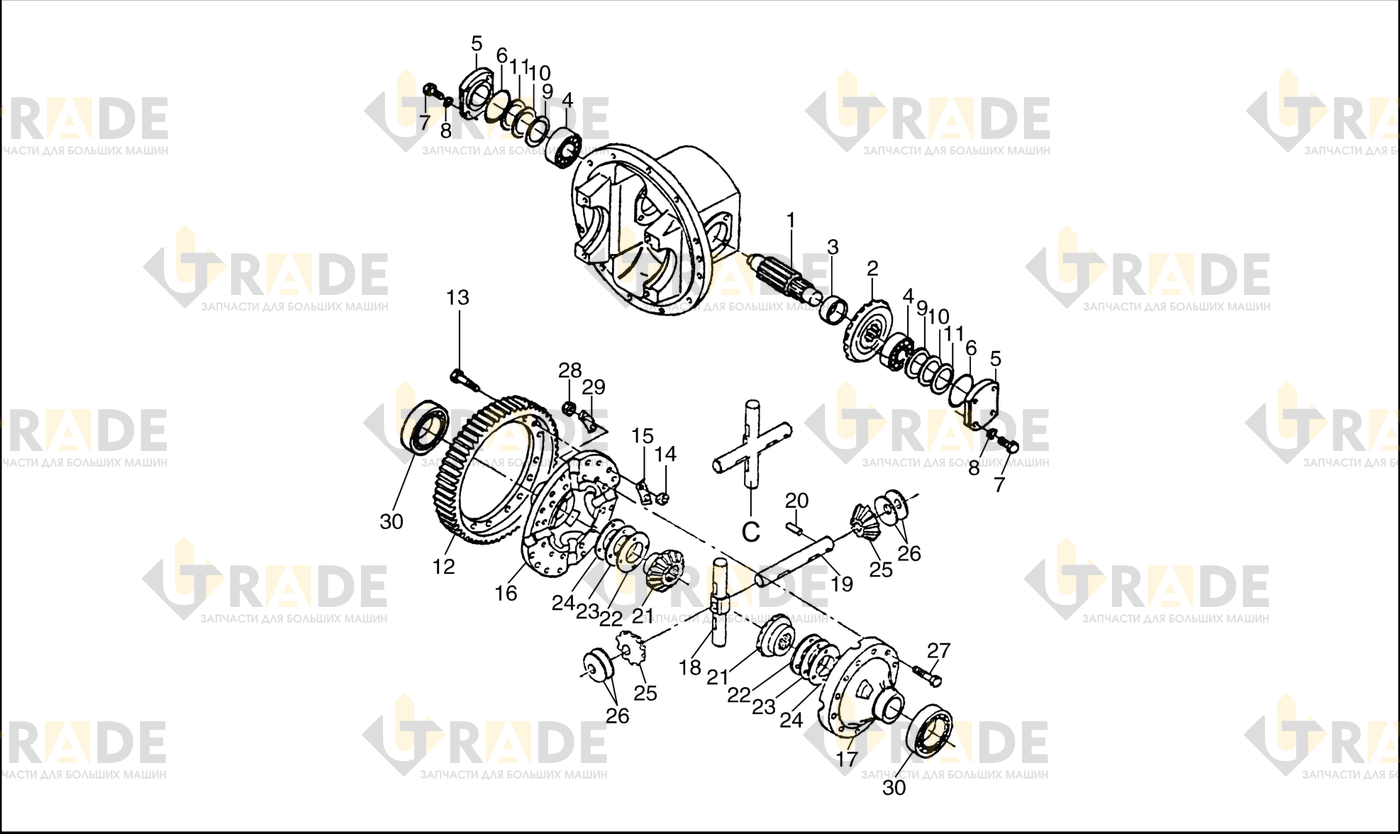

Взрыв-схема узла «Редуктор и дифференциал (ZhongNan) Все модели грузовика» Hangcha CPCD35-AG97: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 48- Конечная шестерня вала1
- Конечная шестерня вала1
- Коническая шестерня с круговыми зубьями1
- Коническая шестерня с круговыми зубьями1
- Проставка1
- Подшипник, конический роликовый2
- Крышка подшипника2
- Уплотнительное кольцо O-ring2
- Болт8
- Прокладка 108
- Прокладка2
- Прокладка2
- Прокладка2
- Кольцевая шестерня1
- Дифференциал в сборе1
- Дифференциал в сборе1
- Кольцевая шестерня1
- Болт16
- Гайка16
- Шайба, стопорная8
- Корпус крестовины правый, высокий1
- Корпус крестовины левый, высокий1
- Корпус крестовины правый, высокий1
- Корпус крестовины левый, высокий1
Ещё 24 позиций состава и артикулы — после регистрации.
