Hangcha CPCD30N-RW10 — Ведущий мост ○ N CPQD30/35N-RW22B-Y ○ N1CPQD30/35N-RW22B ○ P CPQD30/35N-RW52B-Y ○
· 52 позиций в составе

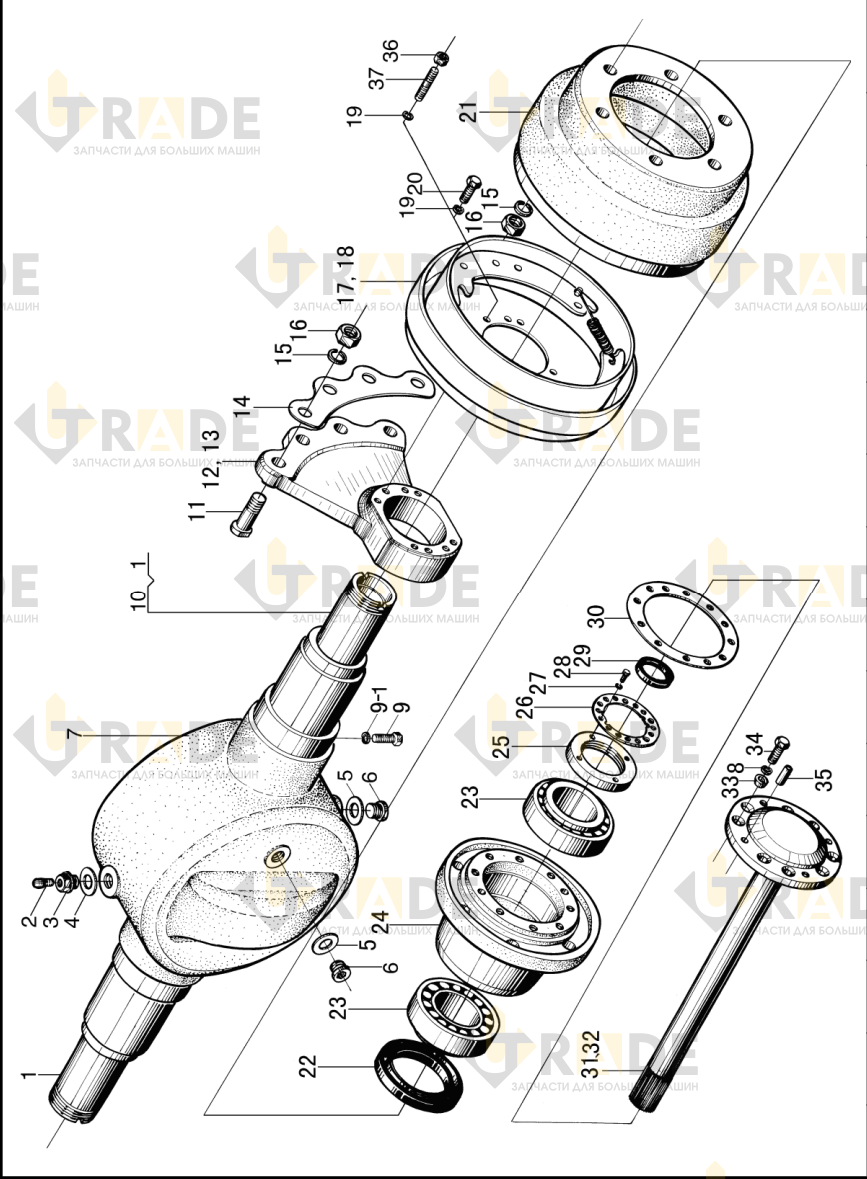

Взрыв-схема узла «Ведущий мост ○ N CPQD30/35N-RW22B-Y ○ N1CPQD30/35N-RW22B ○ P CPQD30/35N-RW52B-Y ○» Hangcha CPCD30N-RW10: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 52- Ось1
- Ось1
- Труба1
- Труба2
- Пробка вентиляционная1
- Заглушка1
- Воздухоотводчик1
- Заглушка1
- Шайба1
- Прокладка 202
- Заглушка2
- Корпус ведущего моста (заготовка)1
- Корпус ведущего моста1
- Шайба16
- Болт M12×452
- Болт M10×352
- Шайба2
- Труба1
- Болт оси8
- Левая пластина1
- Левая пластина1
- Правая пластина1
- Правая пластина1
- Основание пластины1
- Прокладка 2020
- Болт M20×1.520
Ещё 26 позиций состава и артикулы — после регистрации.
