Hangcha CPCD30N-RW10 — Коробка передач (типа гидротрансформатор)
· 77 позиций в составе

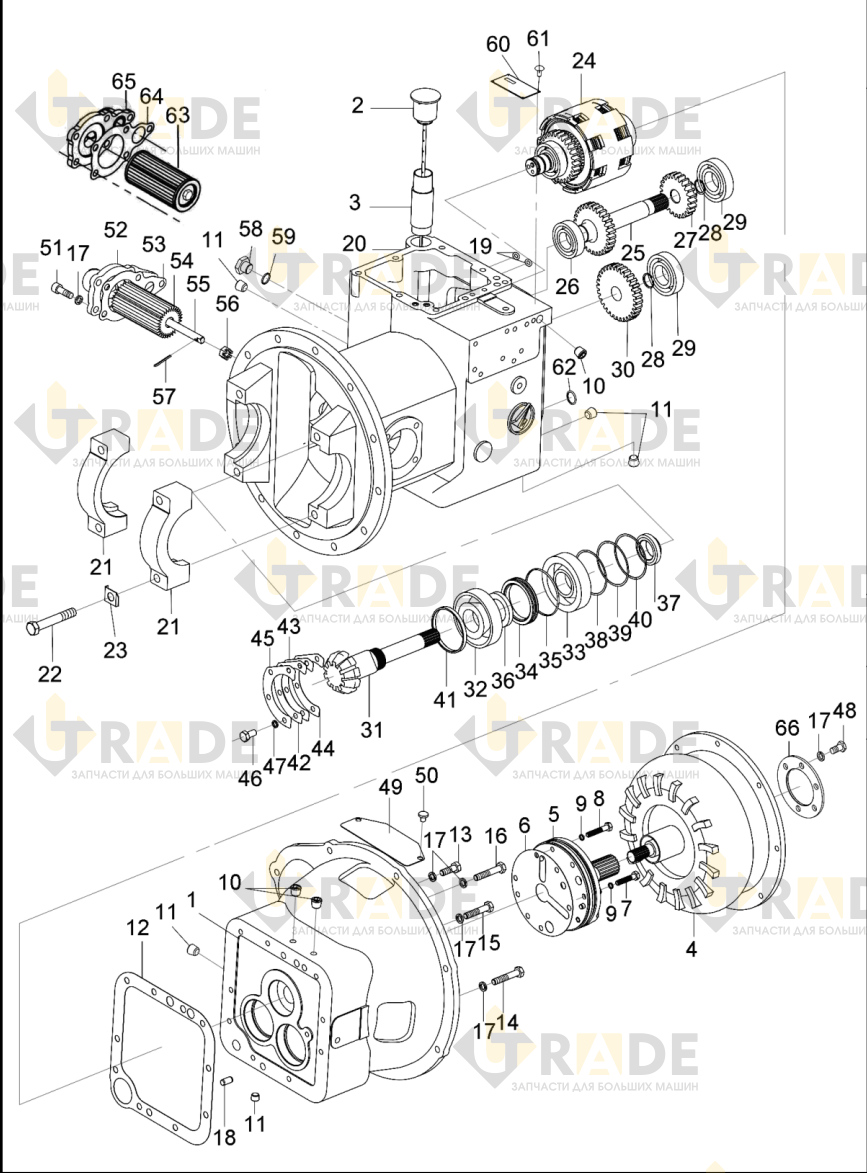

Взрыв-схема узла «Коробка передач (типа гидротрансформатор)» Hangcha CPCD30N-RW10: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
39 из 77- Корпус гидротрансформатора1
- YDS30H1.001
- YDS30A.001
- Корпус гидротрансформатора
- Стакан для заправки маслом1
- Труба масляного фильтра1
- Гидротрансформатор1
- Гидротрансформатор
- YJH265D
- Гидротрансформатор
- Гидротрансформатор1
- Насос зарядки в сборе1
- Прокладка1
- Болт2
- Болт4
- Комбинированная уплотнительная шайба6
- Заглушка3
- Заглушка5
- Прокладка1
- Болт4
- Болт1
- Болт3
- Болт1
- Шайба гроверная 1020
- Цилиндрический палец2
- Уплотнительное кольцо O-ring2
- Корпус трансмиссии1
- Корпус трансмиссии
- Опора подшипника2
- Опора подшипника
- Болт4
- Пластина блокировки4
- Пластина блокировки
- Гидромуфта1
- Гидромуфта
- Вал, натяжной ролик1
- Подшипники качения1
- Зубчатое колесо, натяжной ролик1
- Сухарики внутренние для отверстий1
Ещё 38 позиций состава и артикулы — после регистрации.
