Hangcha CPCD30N-RW10 — Коробка передач (часть типа муфта-2) Серия JDS механическая коробка передач серия JDS
· 64 позиций в составе
Взрыв-схема узла «Коробка передач (часть типа муфта-2) Серия JDS механическая коробка передач серия JDS» Hangcha CPCD30N-RW10: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

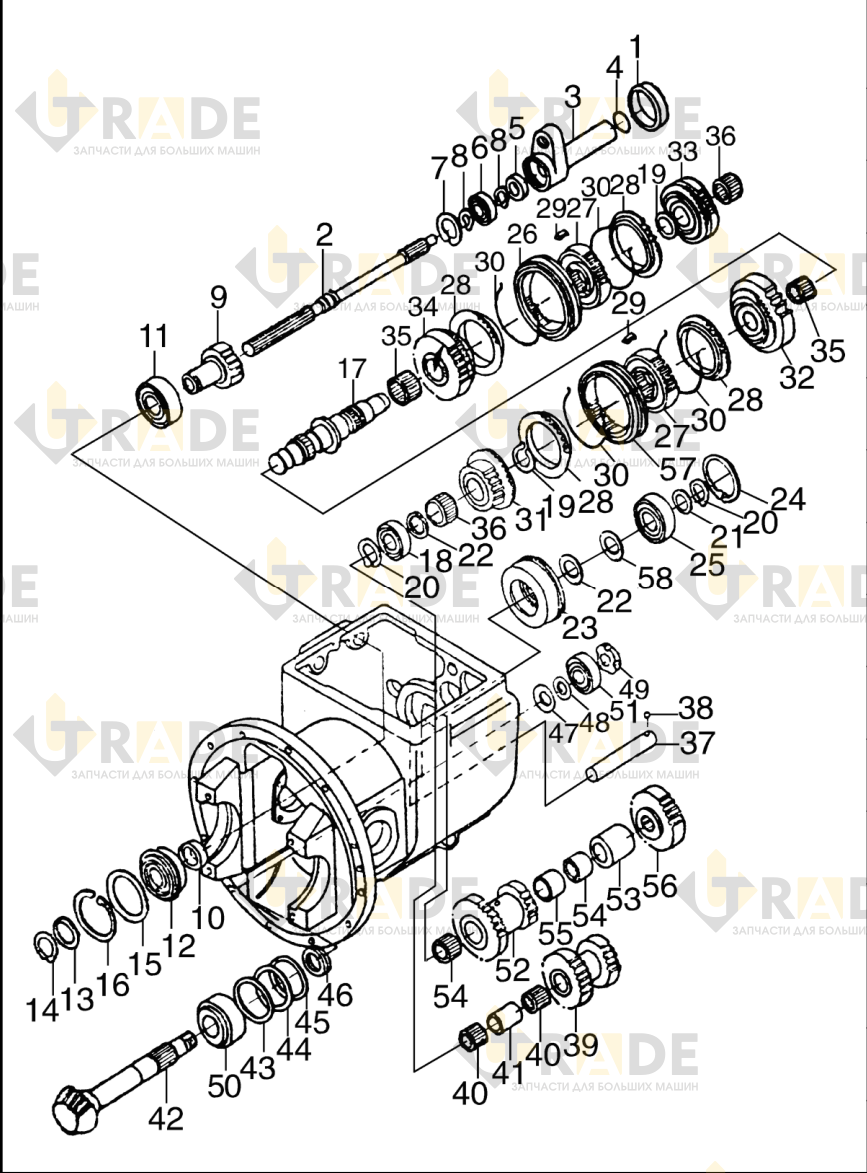

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
32 из 64- Втулка1
- Вал приводный основной1
- Опора подшипника1
- Уплотнительное кольцо O-ring1
- Уплотнение масляное1
- Радиально-упорные шарикоподшипники1
- Стопорное кольцо1
- Шестерня входная2
- Шестерня в гайке1
- Проставка1
- Радиально-упорные шарикоподшипники1
- Подшипники качения1
- Кольцо упорное1
- Проставка1
- Подшипник шариковый1
- Проставка1
- Стопорное кольцо1
- Вал главный1
- Подшипник, роликовый1
- Стопорное кольцо2
- Стопорное кольцо2
- Проставка1/5 ×2
- Шайба стопорная2
- Опора подшипника1
- Стопорное кольцо1
- Подшипник шариковый1
- Втулка1
- Губка муфты2
- Кольцо блока4
- Вставка6
- Пружина4
- Шестерня высоких оборотов1
Ещё 32 позиций состава и артикулы — после регистрации.
