Hangcha CPCD30N-RW10 — Рулевая ось (1) Все модели грузовика
· 43 позиций в составе
Взрыв-схема узла «Рулевая ось (1) Все модели грузовика» Hangcha CPCD30N-RW10: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

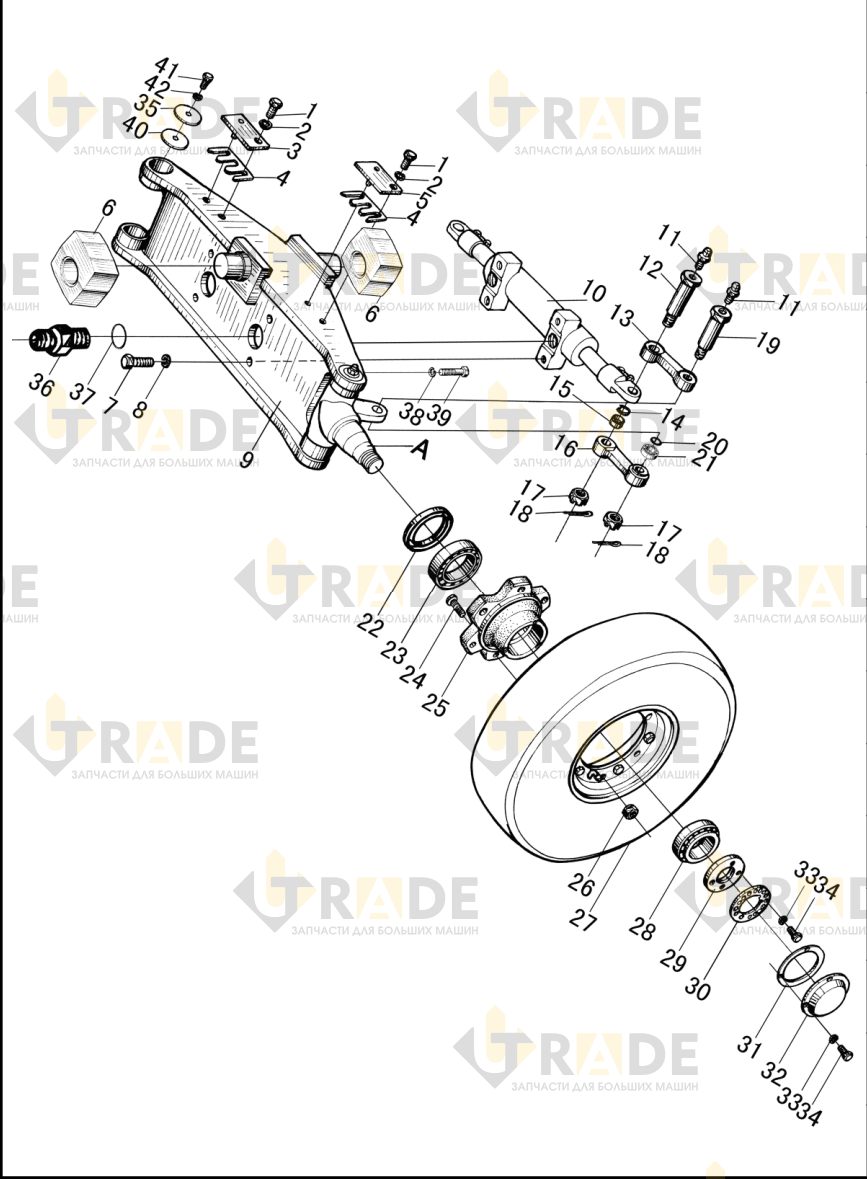

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
22 из 43- Болт M10×1,25×302
- Прокладка 102
- Предельная пластина, правая сторона1
- Регулировочная шайба2组
- Предельная пластина, левая сторона1
- Блок амортизаторный2
- Болт M14×1.5×404
- Болт M14×1.5×454
- Корпус моста, сварной1
- Корпус моста, литой1
- Корпус управляемого моста1
- Гидроцилиндр рулевого управления1
- Ниппель для смазки4
- Палец2
- Тяга рулевого управления2
- Циркулярное кольцо 352
- Подшипник2
- Тяга рулевого управления2
- Гайка4
- Палец4
- Палец2
- Циркулярное кольцо 302
Ещё 21 позиций состава и артикулы — после регистрации.
