Hangcha CPCD25-XG72C-RT4 — Система охлаждения
· 53 позиций в составе

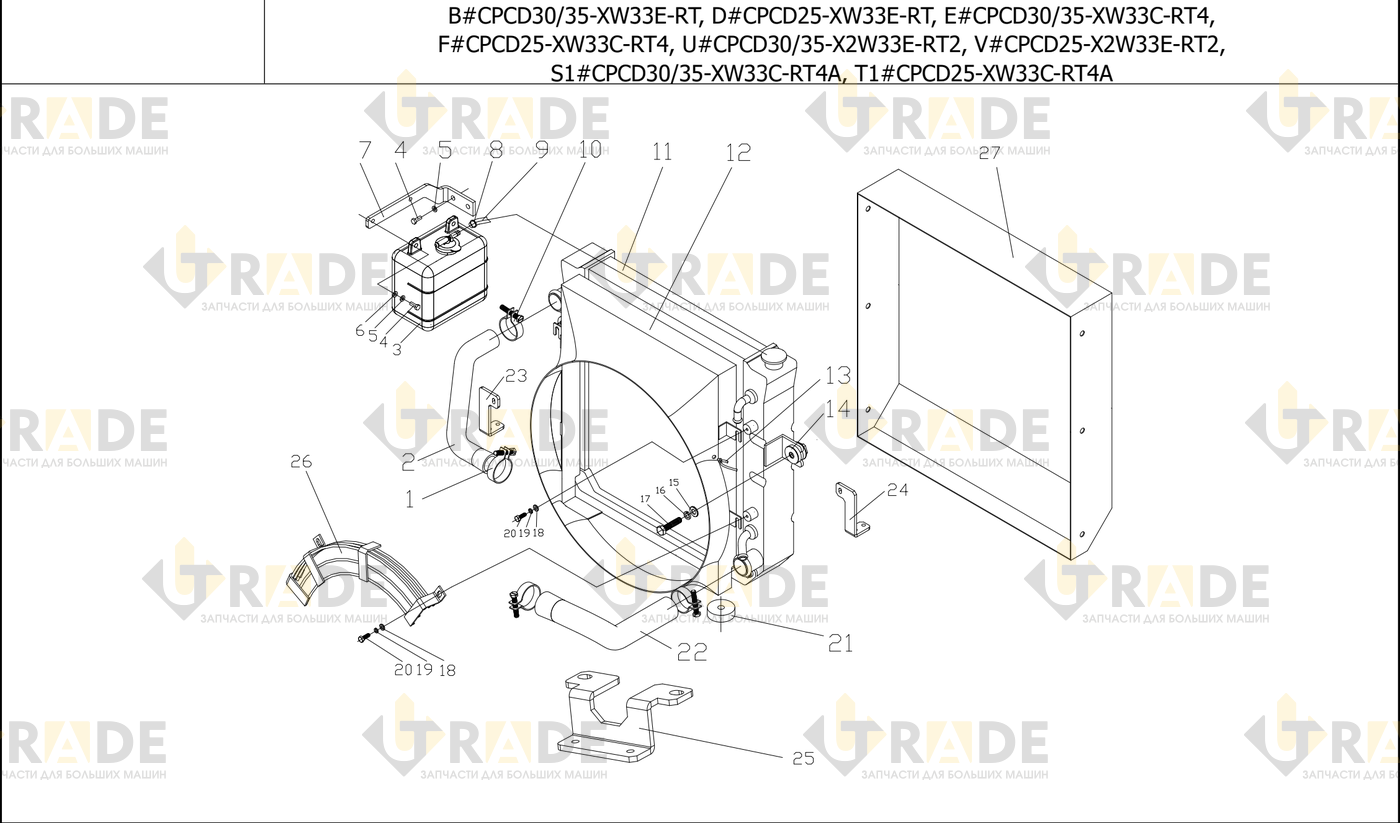

Взрыв-схема узла «Система охлаждения» Hangcha CPCD25-XG72C-RT4: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 53- Система охлаждения1
- Система охлаждения1
- Система охлаждения1
- Система охлаждения1
- Хомут 452
- Хомут 502
- Труба впуска воды1
- Расширительный бачок1
- Болт M8×207
- Болт M8×207
- Шайба пружинная 87
- Прокладка 87
- Прокладка 85
- Шайба 85
- Кронштейн1
- Хомут2
- Шланг (φ8)1
- Хомут 422
- Хомут 452
- Радиатор в сборе1
- Крыльчатка вентилятора в сборе1
- Крыльчатка вентилятора в сборе1
- Крыльчатка вентилятора в сборе1
- Хомут 145×81
- Амортизирующая прокладка2
- Прокладка 102
- Шайба 102
Ещё 26 позиций состава и артикулы — после регистрации.
