Hangcha CPCD25-XG72C-RT4 — Электрическая система OPS
· 56 позиций в составе

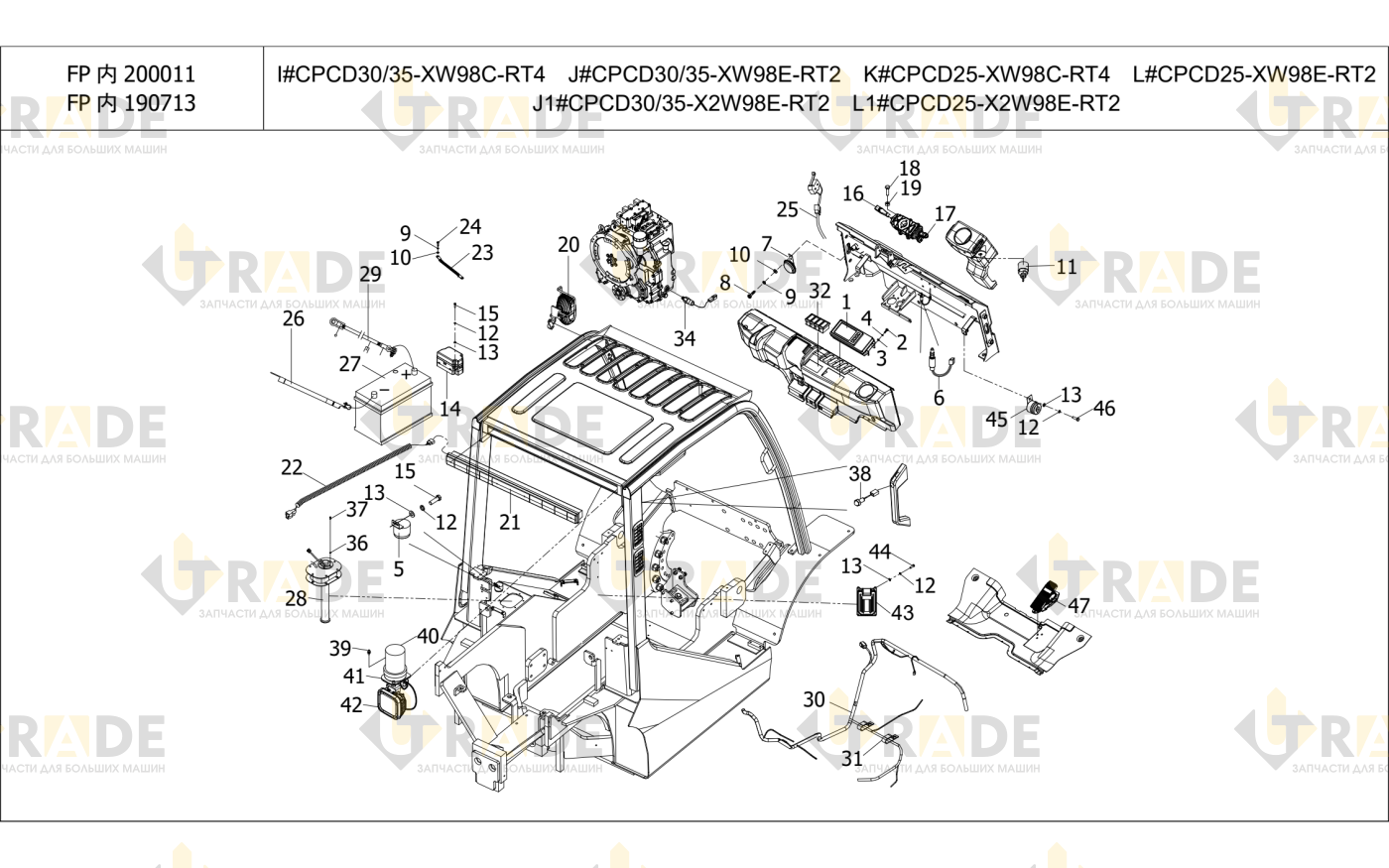

Взрыв-схема узла «Электрическая система OPS» Hangcha CPCD25-XG72C-RT4: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 56- Приборная панель в сборе1
- Приборная панель в сборе1
- Саморез M4×124
- Прокладка 44
- Прокладка 44
- Зуммер1
- Выключатель стоп-сигнала1
- Гудок1
- Болт M8×162
- Шайба пружинная 85
- Палец 2 16 Шайба 85
- Выключатель запуска с кнопки1
- Болт M6 20 Шайба 67
- Прокладка 67
- Блок управления1
- Блок управления1
- Винт карбюратора relay M6×304
- Переключатель режимов1
- Переключатель режимов1
- Комбинационный переключатель в сборе1
- Выключатель света1
- Болт M5×252
- Болт M5×254
- Гайка M52
- Прокладка 55
- Передняя лампа в сборе1
- Задний комбинированный фонарь1
- Жгут задних фонарей1
Ещё 28 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы CPCD25-XG72C-RT4
