Hangcha CPCD25-XG72C-RT4 — Гидродинамическая коробка передач (часть-1)
· 53 позиций в составе
Взрыв-схема узла «Гидродинамическая коробка передач (часть-1)» Hangcha CPCD25-XG72C-RT4: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

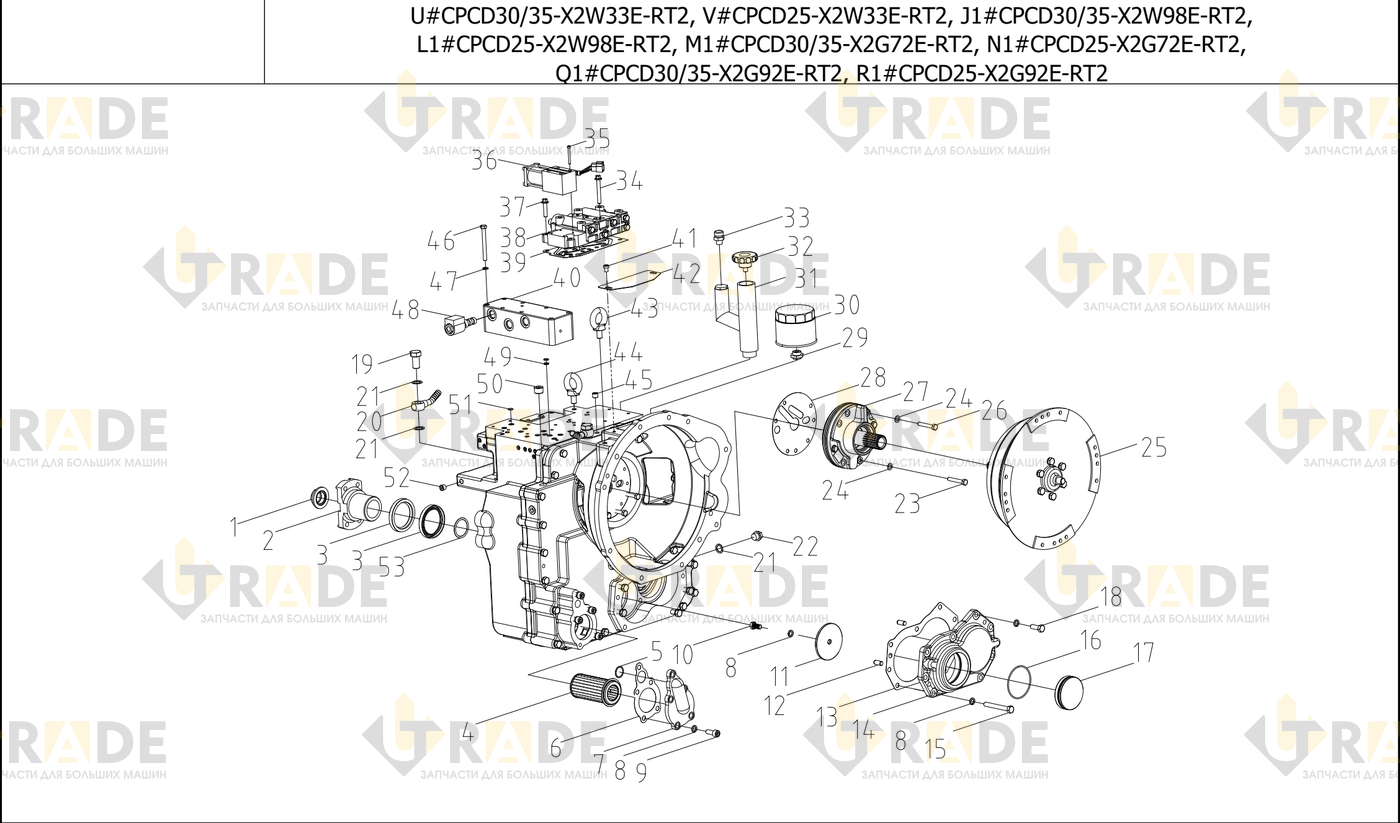

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 53- Гайка2
- Фланец1
- Маслосъемное кольцо4
- Сетка фильтра1
- Уплотнительное кольцо типа O1
- Прокладка1
- Корпус грубого фильтра1
- Пружинные шайбы14
- Болт M5×505
- Болт M10×201
- Предельная пластина1
- Штифт 12×202
- Уплотнитель торцевой крышки1
- Концевая крышка1
- Болт M10×1203
- Уплотнительное кольцо типа O1
- Блокировочный блок1
- Болт M10×1209
- Соединительный болт2
- Выходной трубопровод охлаждения2
- Комбинированная прокладка2
- Сливная пробка2
- Болт M8×403
- Прокладка6
- Гидротрансформатор в сборе1
- Болт M10×1203
- Для насоса масла в сборе1
Ещё 26 позиций состава и артикулы — после регистрации.
