Hangcha CPCD25-XG72C-RT4 — Система кузова погрузчика
· 92 позиций в составе

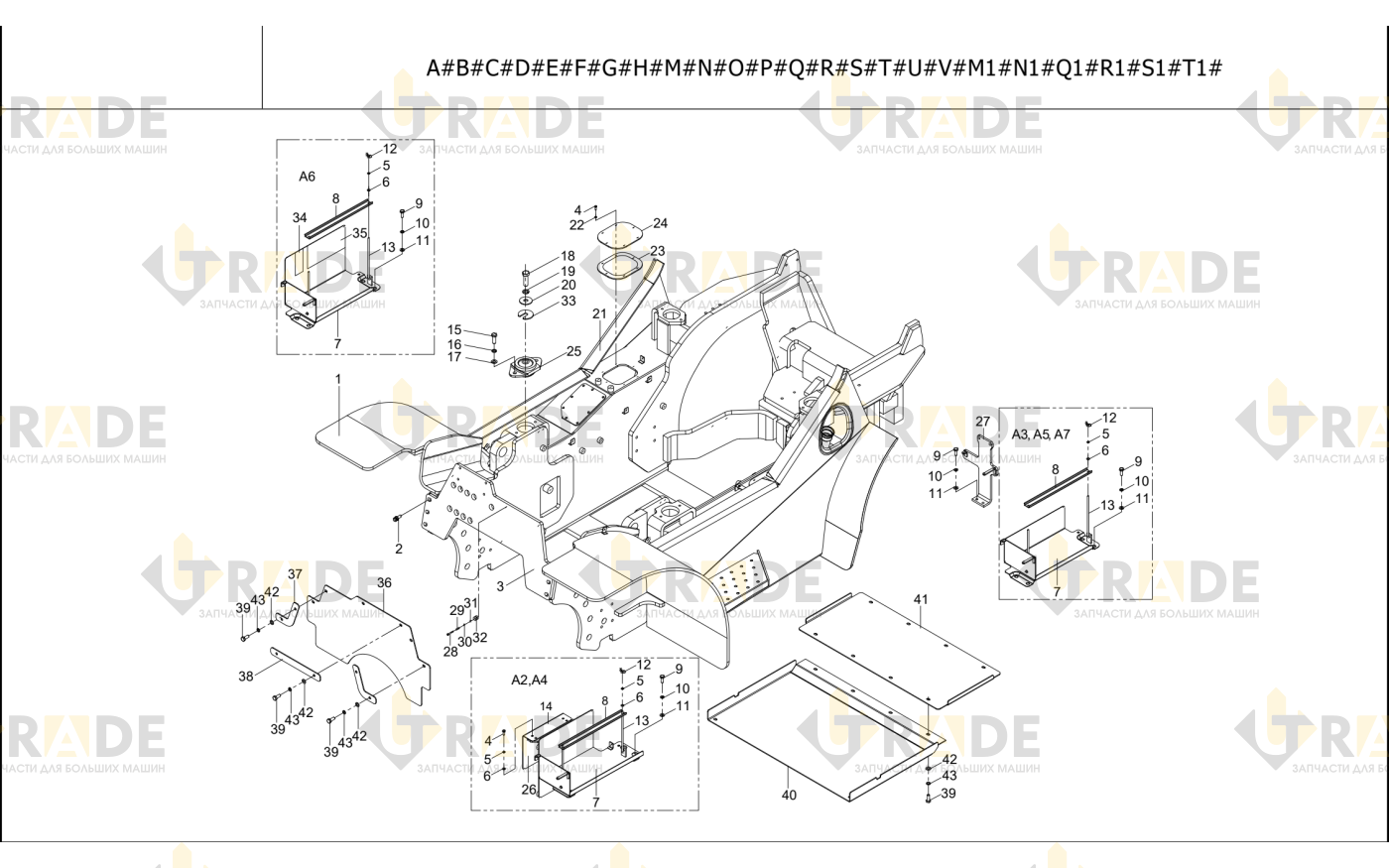

Взрыв-схема узла «Система кузова погрузчика» Hangcha CPCD25-XG72C-RT4: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
46 из 92- Рама погрузчика1
- Рама погрузчика1
- Рама погрузчика1
- Рама погрузчика1
- Рама погрузчика1
- Рама погрузчика1
- Рама погрузчика1
- Рама погрузчика1
- Рама погрузчика1
- Рама погрузчика1
- Рама погрузчика1
- Рама погрузчика1
- Рама погрузчика1
- Рама погрузчика1
- Болт M12×306
- Болт6
- Балка в сборе1
- Балка в сборе1
- Корпус аккумулятора в сборе1
- Корпус аккумулятора в сборе1
- Корпус аккумулятора в сборе1
- Корпус аккумулятора в сборе1
- Корпус аккумулятора в сборе1
- Корпус аккумулятора в сборе1
- Болт M6×1610
- Болт M6×166
- Болт M6 20 Шайба 66/2
- Шайба 62
- Прокладка 66/2
- Электромагнитный реверсивный разделительный сигнал Шайба 62
- Кронштейн корпуса аккумулятора в сборе1
- Кронштейн корпуса аккумулятора в сборе1
- Кронштейн корпуса аккумулятора1
- Кронштейн корпуса аккумулятора1
- Кронштейн корпуса аккумулятора1
- Кронштейн корпуса аккумулятора1
- Угловая сталь1
- Угловая сталь1
- Болт M8×203/4
- Болт M8×204
- Шайба пружинная 83/4
- Прокладка 84
- Палец 2 16 Шайба 83/4
- Шайба 84
- Гайка M62
- Гайка M62
Ещё 46 позиций состава и артикулы — после регистрации.
