Hangcha CPCD25-XG72C-RT4 — Сборка педали тормоза и микропереключения Все модели грузовика кроме A#C#D#E#F#G#I#
· 62 позиций в составе

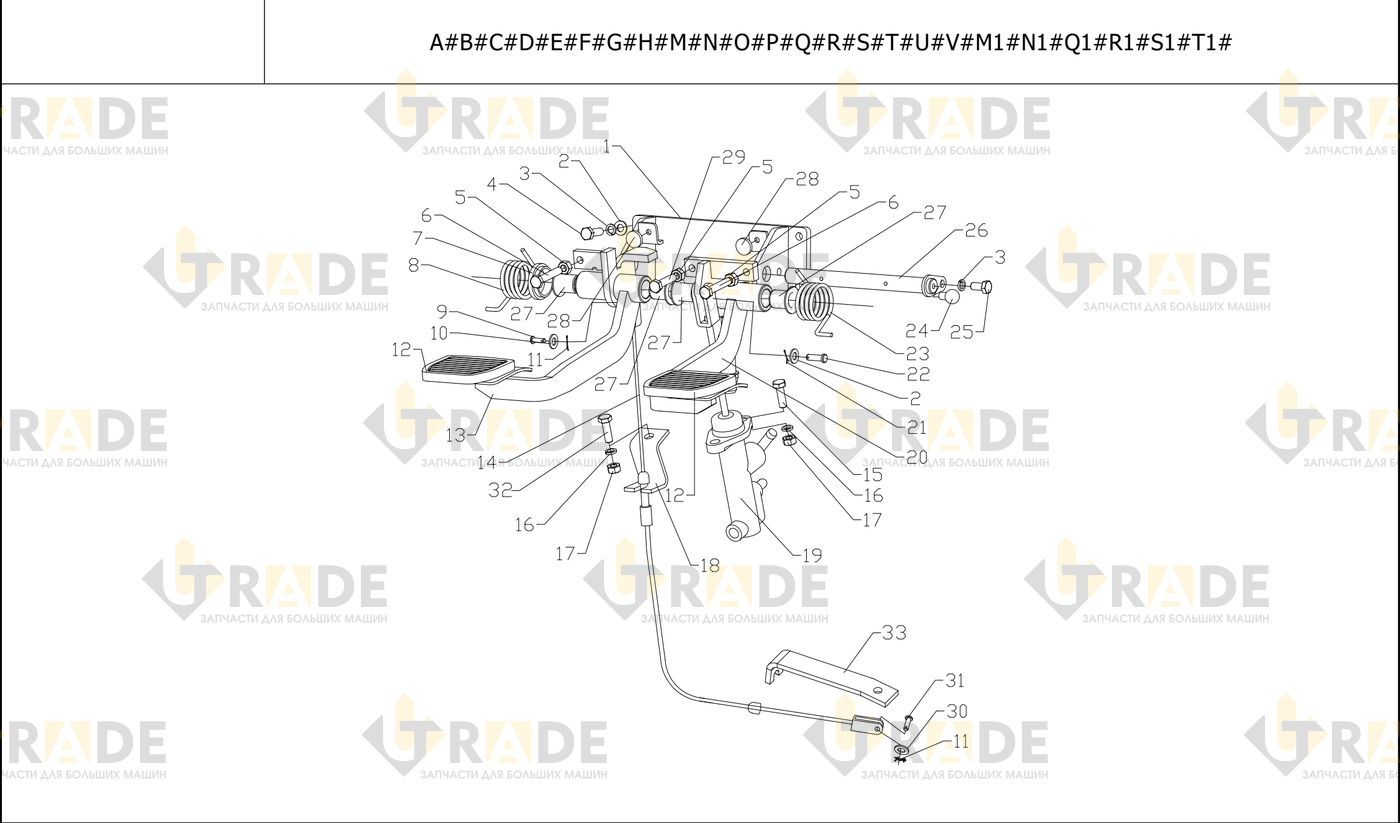

Взрыв-схема узла «Сборка педали тормоза и микропереключения Все модели грузовика кроме A#C#D#E#F#G#I#» Hangcha CPCD25-XG72C-RT4: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
31 из 62- Кронштейн педали тормоза1
- Палец 2 16 Шайба 85/12
- Шайба 87
- Шайба пружинная 85/13
- Прокладка 87
- Болт M8×254
- Болт M8×254
- Болт M83
- Гайка M83
- Болт M8 × 452
- Болт M8×452
- Втулка1
- Пружина точного хода1
- Пружина точного хода1
- Палец1
- Ось штифта B6×201
- Прокладка 61
- Электромагнитный реверсивный разделительный сигнал Шайба 61
- Палец2
- Палец2
- Прокладка педали2
- Педаль точного хода1
- Педаль точного хода1
- Магистраль точного хода в сборе1
- Магистраль точного хода в сборе1
- Болт2
- Болт2
- Прокладка 103
- Шайба 103
- Нити M103
- Гайка M102
Ещё 31 позиций состава и артикулы — после регистрации.
