Hangcha CPCD25-XG72C-RT4 — Коробка передач (часть-4)
· 63 позиций в составе

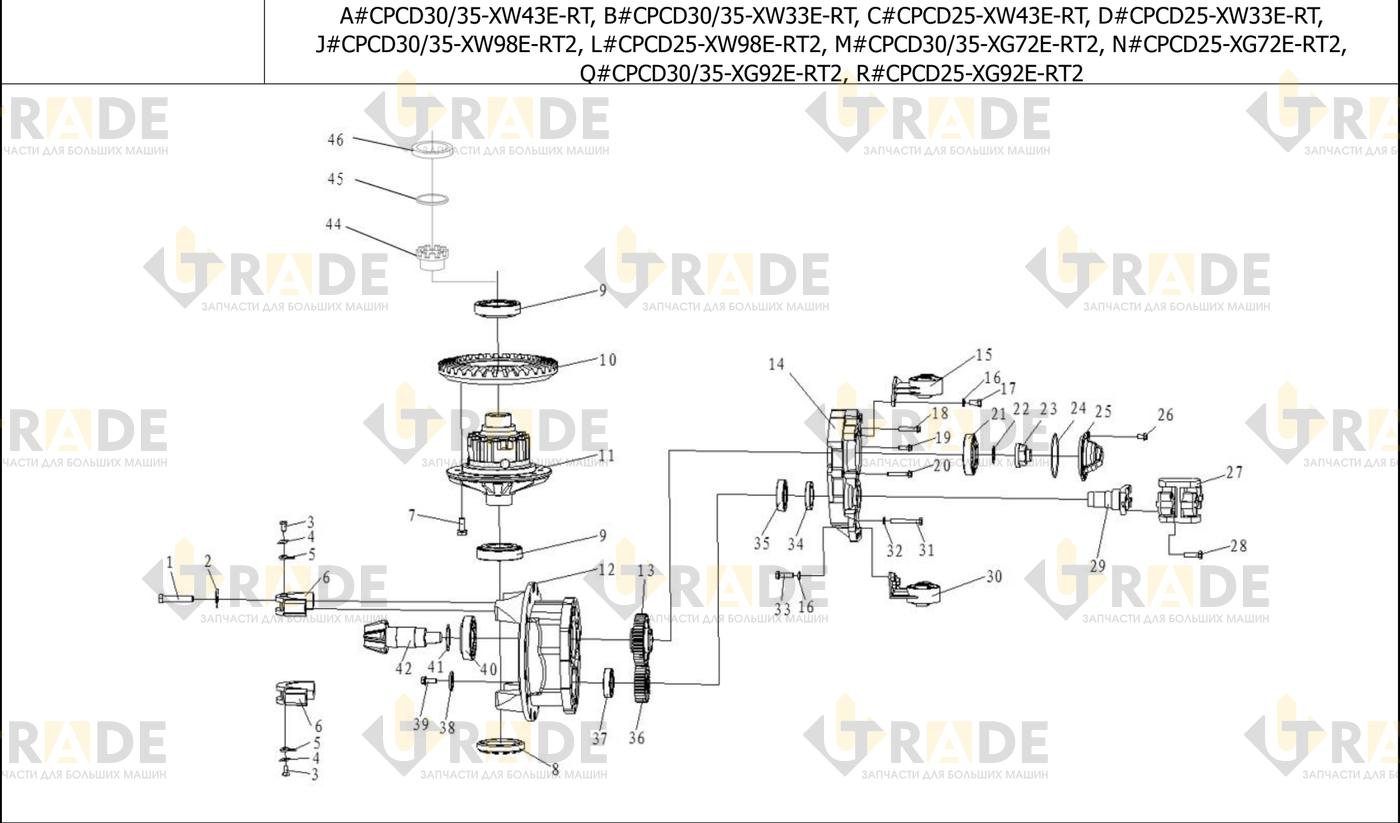

Взрыв-схема узла «Коробка передач (часть-4)» Hangcha CPCD25-XG72C-RT4: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
32 из 63- Основной редуктор в сборе1
- Основной редуктор в сборе1
- Основной редуктор в сборе1
- Основной редуктор в сборе1
- Болт4
- Шайба4
- Болт4
- Шайба2
- Опорная пластина2
- Крышка подшипника2
- Болт12
- Гайка2
- Подшипник 322142
- Шестерня1
- Дифференциал в сборе1
- Дифференциал в сборе1
- Основание дифференциала1
- Основание дифференциала1
- Ведущая шестерня1
- Ведущая шестерня1
- Картер дифференциала1
- Картер дифференциала1
- Кронштейн левый в сборе1
- Шайба 126
- Болт M12×1.25×253
- Болт M10×1.25×557
- Болт7
- Болт M10×1,25×302
- Болт2
- Болт M10×1,25×301
- Болт1
- Подшипник 313101
