Hangcha CBD15-WS — Запчасти системы привода CBD20-WS(EPT20H)
· 29 позиций в составе

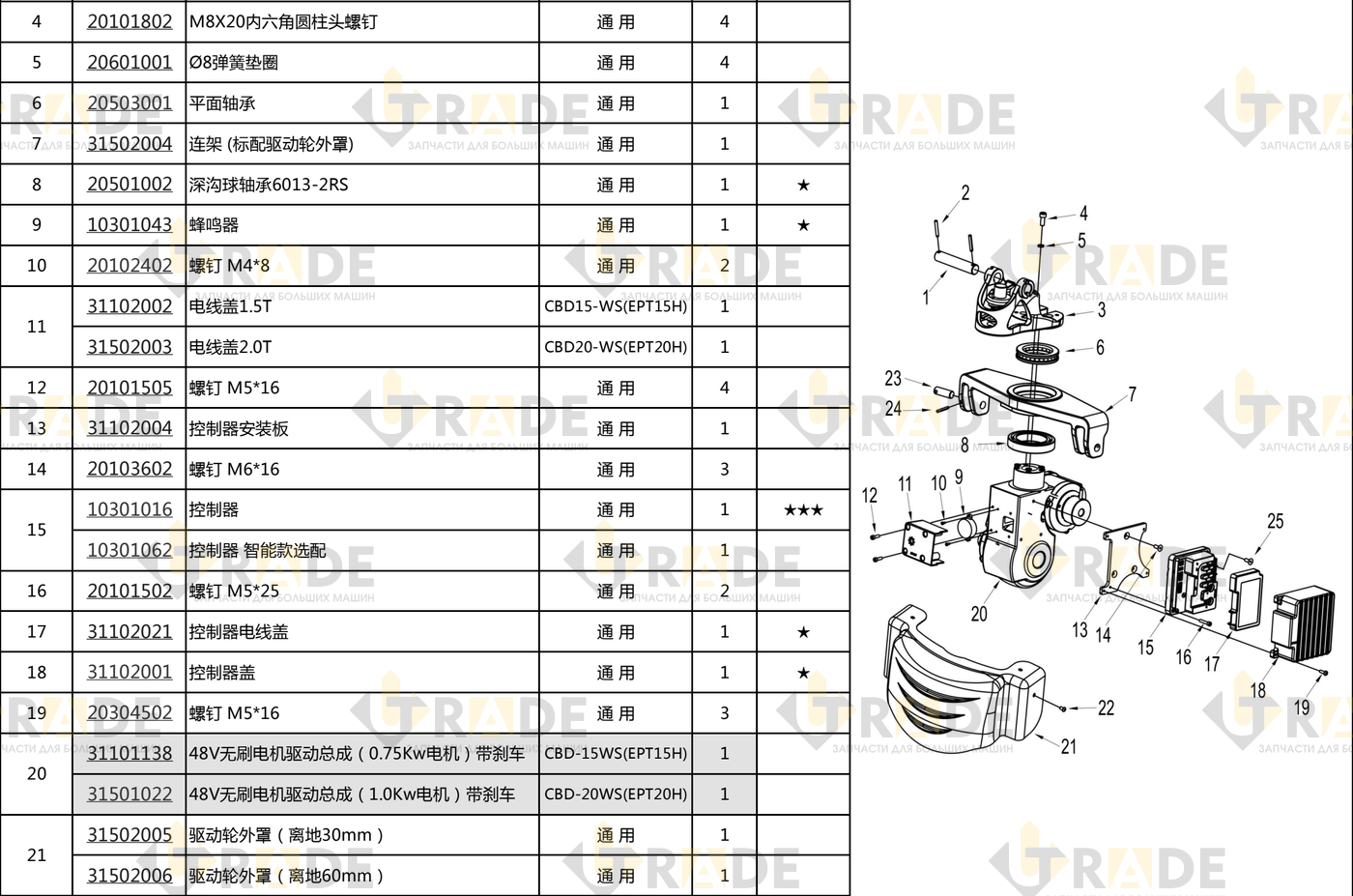

Взрыв-схема узла «Запчасти системы привода CBD20-WS(EPT20H)» Hangcha CBD15-WS: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
15 из 29- Ось установки рукоятки Ø20*1001
- Штифт пружинный Ø5×352
- Опора рукоятки1
- Винт с шестигранным потайной головкой M8×204
- Шайба пружинная Ø84
- Подшипник плоский1
- Соединительный рычаг (стандартное исполнение с кожухом ведущего колеса)1
- Шариковый подшипник1
- Зуммер1
- Винт M4*82
- Крышка провода1
- Крышка провода1
- Винт M5*164
- Пластина крепления контроллера1
- Винт M6*163
